导航单元

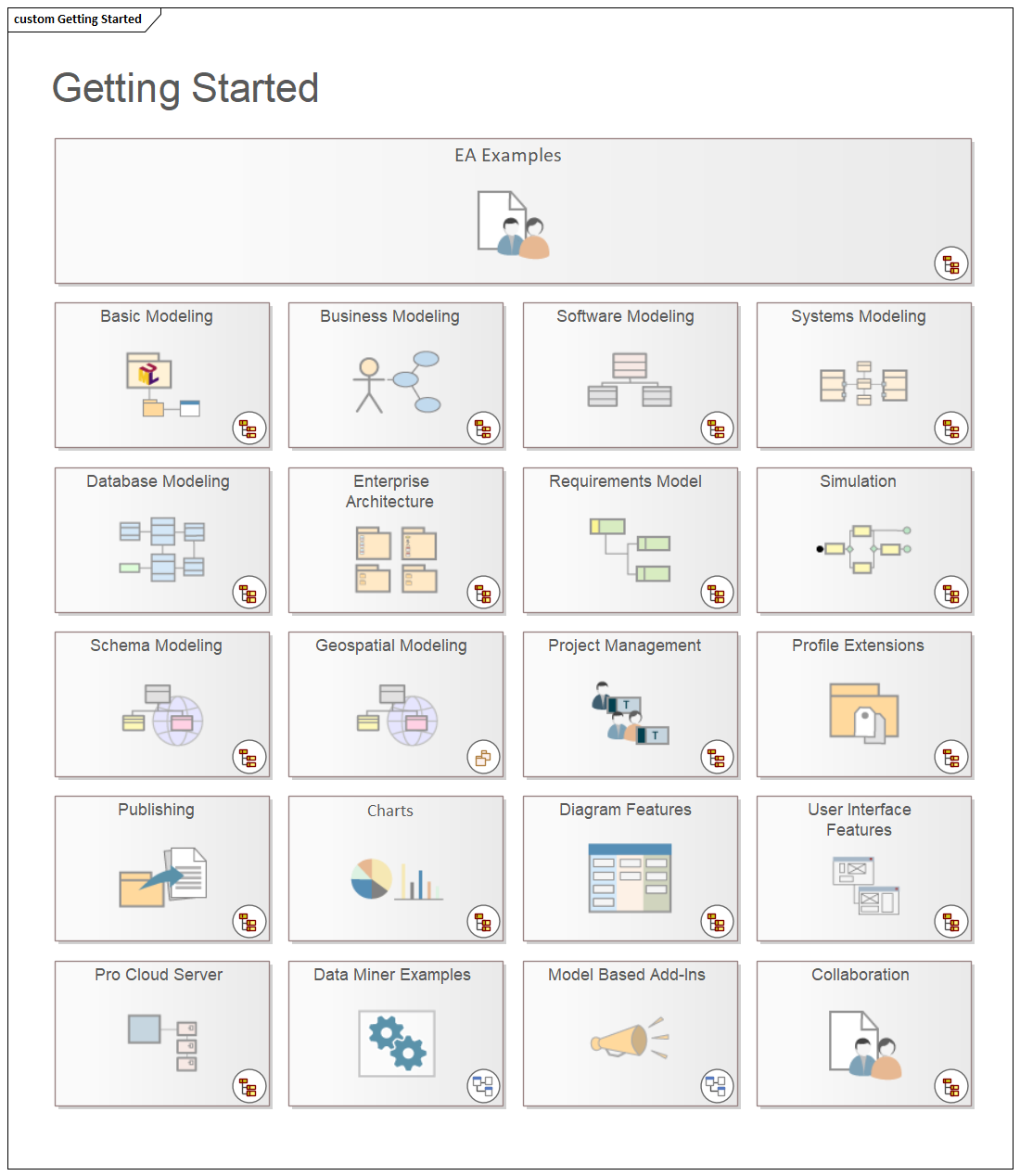

Enterprise Architect提供了一种便捷的图表机制，允许用户通过超链接访问存储库中的任何其他图表，从而简化了用户在存储库中的导航。导航单元 (Navigation Cell) 可用于提供简单或更具装饰性的方向，并链接到对用户重要的图表。您可以向图表添加多个导航单元，以创建顶级家，引导用户访问他们感兴趣或负责的模型区域。您可以将导航单元添加到层次结构的图表中，进一步引导用户查看模型中更具体的方面。Enterprise Enterprise Architect EAExample模型的“入门”图就是一个很好的例子。

包含导航单元的图表可通过互联网浏览器和云产品查看，为普通用户、非建模人员以及技术娴熟且经验丰富的用户提供引人入胜的体验。导航图可用作营销工具、顾客信息工具或模型构成的快速入门指南。导航单元还可识别和访问正式审阅中需要审阅的图表。

创建导航单元

要创建导航单元，请打开您正在开发的图表作为主页，然后从浏览器窗口中将目标图表拖放到该主页上。此时将显示“选择类型”对话框。选择“导航单元”单选按钮。

此选项将创建导航单元，其中包含目标图表的名称，并在右上角显示一个表示图表类型的图标。点击确定”按钮后，将显示“选择图像”对话框，您可以从中选择代表图表性质的图形。您还可以从“图像列表”字段中为图像选择一个图表主题。如果您不想将图像添加到元素中，请点击“取消”按钮。

如果您使用图像，它将显示在元素的中心，目标图表名称显示在顶部，如 EAExample 插图所示。如果您不使用图像，则名称将显示在元素的中心。

如果您随后决定更改或删除导航单元中的图像，请右键单击元素，然后选择“外观> 选择导航图像”选项。“选择图像”对话框随即显示，您可以直接点击其他图像，或者点击“取消”按钮（仅删除现有图像）。

选择“导航单元”选项还会启用“运行自动布局”复选框，选中该复选框可自动调整导航单元的布局，以形成单元之间间隔 10 个单位的网格。（该单位在图表“属性”对话框中定义）。如果您不想调整单元的布局，请在单击确定”按钮之前清除该复选框。

如果您在模型中使用导航单元，则会将构造型 <<NavigationCell>> 及其关联的形状脚本添加到模型中。在Enterprise Architect 13.5 之前的版本中打开模型的用户可以使用此构造型创建更多导航单元，这些单元的功能与 13.5 版本下的单元相同，但功能略显简陋。

使用导航单元

当导航单元显示在图表上时，它会提供许多用于打开和显示其链接图表的选项。

• 双击图中的导航单元元素- 链接的图表在图表视图中的单独选项卡中打开
• 单击单元右上角的图标 - 链接的图表显示在浮动的图表弹出窗口中；单击图表即可关闭窗口
• 右键单击导航单元以显示弹出菜单，然后选择以下两个选项之一：“打开 > 在新选项卡中”或“打开 > 在当前视图中”。

如果导航单元元素是可选的（右键单击元素并选择“行为|可选”选项），您还可以：

• 按 = 键可在图表视图中的单独选项卡上显示链接图表
• 单击元素右侧的图标 - 链接的图表显示在浮动图表弹出窗口中；单击图表关闭窗口或双击打开预览图表以在主工作区中进行编辑。

如果在“应用程序外观”（视觉样式）对话框中选中了“启用简洁图表导航”复选框，并且双击导航单元或按下“=”键，则链接图将替换同一选项卡中的父图。要返回父图（或者，在图表链中，返回链中的下一个图），请执行以下操作：

• 按 Backspace 键或
• 单击图表选项卡右侧的箭头

如果您已使用 = 键显示链接图，则当父图重新显示导航单元元素时，也会选择并给予聚焦。
