图表工具箱

功能区

设计>图表>工具箱

键盘快捷键

Ctrl+Shift+3

其它

您可以通过单击图表视图顶部标题栏左端的或图标来显示或隐藏图表工具箱。

搜索工具箱页面或图标

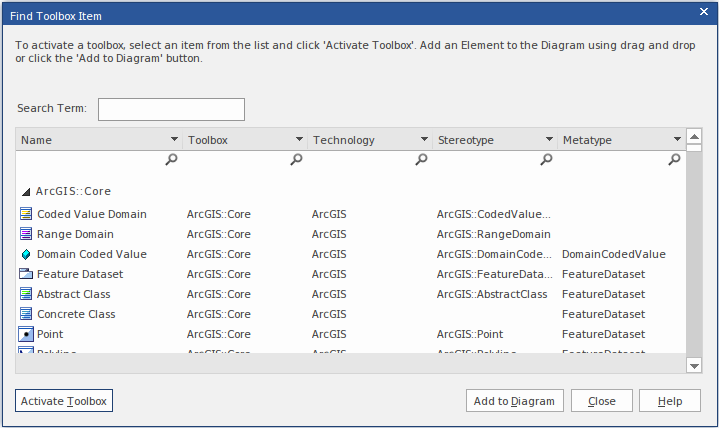

查找所需的工具箱页面或特定图标的最简单方法是使用“查找工具箱项目”对话框，通过单击工具箱顶部的按钮即可显示该对话框。 “查找工具箱项”对话框显示每个工具箱页面，按技术名称和页面名称按字母顺序列出。

可以使用“字段选择器”对话框（右键单击列标题并选择“字段选择器”选项）添加此对话框中显示的列，并将其拖动到不同的序列中。您还可以选择使用“分组框”选项重新组织对话框中的信息显示，以及展开或隐藏每个图表工具箱栏页面的内容。您可以通过单击页面名称左侧的白色箭头来单独展开工具箱页面。

要查找工具箱栏页面或图标，您可以键入要搜索的object的名称或属性中的部分或全部字符：

• “搜索团队”字段或
• 每个列标题下方的相应过滤器栏字段（右键单击列标题并选择“切换过滤器栏”选项）或
• “搜索团队”和过滤器栏字段相结合，进一步细化搜索

为了确认光标所指向的object是什么（特别是当您不想使用“字段选择器”对话框中的所有可用列时），该object的构造型和页面名称将显示在对话框的左下角。

在对话框中找到所需的工具箱包页面或object后，点击“添加到图表按钮，或将对象拖放到打开的图表上以生成元素或连接器。您也可以将元素图标拖放到规范管理器中，在那里生成元素。

如果您想要刷新图表工具箱以显示您选择的工具箱栏页面，以便在此会话期间使用其中的所有图标，请执行以下操作之一：

• 单击“激活工具箱按钮，或者
• 双击“查找工具箱栏项”对话框中的页面名称或object ，或者
• 右键单击列表中的object并选择“显示工具箱”选项

• 将工具箱页面销到图表工具箱，以便它始终包含在那里，直到专门取消固定为止
• 将光标移动到第一个过滤器栏字段（“名称”）进行编辑
• 隐藏过滤器栏
• 展开或折叠对话框中显示的所有工具箱栏页面

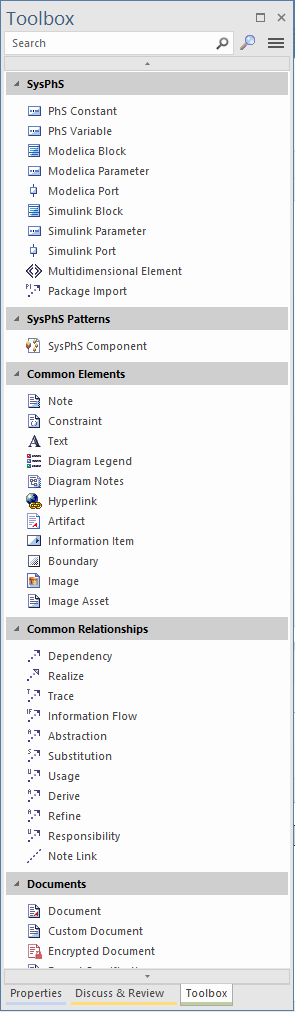

在当前工具箱页面上搜索图标

要在当前显示的工具箱页面上查找元素或链接，只需在工具箱顶部的“搜索”字段中覆盖object名称的部分或全部字符即可。该字段会过滤页面，仅显示名称中包含这些字符的对象。

要清除字段，请单击图标或按删除键或退格键。

如果您的元素页面很长或工具箱固定了多个页面，此功能非常有用（请参阅自定义工具箱栏部分）。

过滤器页面由蓝图提供

点击工具箱栏右侧的图标。这将显示工具箱页面列表，并根据当前选定的蓝图进行筛选。要设置或更改蓝图，请选择菜单顶部的“更改蓝图”选项。这将显示蓝图组列表；点击这些组可显示蓝图子菜单，然后选择所需的蓝图。

在某些情况下，工具箱页面列表可能是由您选择并列出页面本身的页面组组成的。滚动列表以查找所需页面的名称。如果列表很长，您可以使用鼠标滚轮或键盘上的上下箭头键进行滚动，或者点击列表窗口顶部和底部的小黑色箭头。点击所需的名称即可在工具箱显示页面。

如果选择<默认>选项，列表顶部将仅显示“公共”和“工件”页面。

您可以固定工具箱中的各个页面来对其进行自定义，显示您最常用的模型图类型的元素和关系，并且您可以将MDG技术和UML Profiles添加到工具箱中自己的蓝图下。

1

在浏览器窗口中，双击所需图表的图标。

该图将打开，并显示适合该图类型的工具箱包页面。

如果您需要一组不同的元素和连接器，请按照前面的说明选择适当的工具箱页面。

2

单击所需项目的图标；例如，类元素或关联关系。

3

对于元素项，单击图表上的任意位置即可将新元素放置在光标位置。

4

对于连接器项目，将光标拖到图表上的源和目标元素之间；当您将光标移到元素上时，每个元素的实线边框内会显示一个阴影边框，指示源和潜在目标元素。

要为连接器添加弯头，请在更改光标的拖动方向时按住 Shift 键。

或者，从源元素拖动到图表的空白区域；快速链接器建议创建常见的目标元素类型和连接器类型。

5

根据需要编辑元素属性或连接器属性。
