图表图例

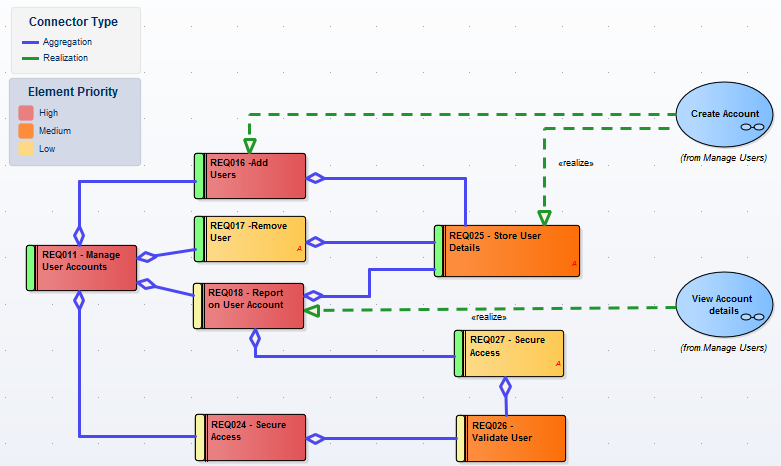

A图例是您可以添加到图表中图表元素，用于提供有关当前图表中使用的颜色和/或线条粗细和样式的信息，这些颜色和其他样式具有某些特定含义。例如，通常有一个图例指示特定颜色代表特定元素状态或版本。连接器可以根据其特定类型或方向进行着色。元素边框可能根据其他属性或条件变粗或变细。
图例具有附加功能，包括根据不同的规则和过滤器以不同的方式自动为元素着色。图例被归类为元素，并将在浏览器窗口中列出；但是，它们不会显示在图表上显示的包内容中。
帮助主题创建图例、图例属性和图例关键细节设置图例的机制，但首先是快速概述。
简单图例
简单图例提供了一组可手动配置的键值，用于引用图表中使用的各种样式。例如，可以手动将元素设置为填充红色，并将图例配置为指示红色表示“逾期”。这是一种非常有用的方式，可以提供有关所使用的约定和样式及其含义的信息。您可以根据需要创建并添加任意数量的简单图例到图表中。
自动图例
自动图例是指勾选了“自动颜色”复选框的图例。这会使图例进入更“活跃”的模式，并会根据object定义的特征或状态自动调整图表以应用颜色或特性。
例如，可以设置一个图例，将图表中所有需求为“已验证”状态元素设置为特定的填充颜色。该颜色将自动应用于已筛选的元素集，无需人工干预。这是一种非常有用的机制，可以提供图表的动态视图，并实时显示内部属性、属性或状态。此技术可应用于元素填充、元素边框颜色、元素线条粗细、连接线线条粗细和连接线颜色。
需要注意的是，设置自动颜色属性后，元素外观的更改只会动态地应用到图例的图表上，而非永久性更改。如果您停用该图例，所有受影响的元素都将恢复其基本外观。
堆叠（多个）图例
更实用的是，您可以在一个图表上“堆叠”多个自动颜色图例，并让Enterprise Architect根据所有不同图例条件的结合动态地着色。例如，这种方法允许您根据状态动态地为需求、根据相地为组件、根据版本动态地为使用例等着色或改变其外观。通过堆叠多个图例，您可以创建一个非常丰富细致的图表，并通过其动态应用的样式传达大量信息。
传奇入门
这些主题提供了在图表上创建和配置图例的必要信息。请记住，您可以在任何级别使用图例，从简单类型到更动态的自动着色和堆叠样式。
