类工具箱
类工具箱可用于创建类模型和数据模型。这些模型包含包图、类图和物件图——这些图通常显示与系统逻辑结构相关的元素，例如对象、类和接口。
逻辑模型可以包括领域模型（高级业务驱动object模型）到严格的开发类模型（定义继承、属性和操作）。

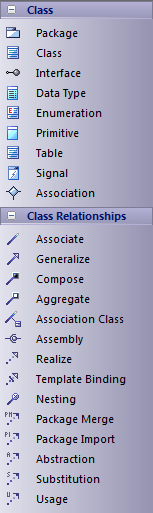

类工具箱页面
图像 |
细节 |
也见 |
|---|---|---|
|
除了此处讨论的内容之外，您可以使用这些工具箱页面创建的每个元素和关系在帮助的UML元素和UML连接器部分中进行了描述。 您可以使用库表元素插入一个用于数据建模的构造型类。 关联元素是一个 n 元关联，用于建立三个或更多元素之间的复杂关系模型。 |
行为图表元素 结构图表元素 UML连接器 数据库表 N-芳基关联 |
注记
- 要将元素添加到当前打开的图表中，请单击相应的图标并将其拖动到图表上的位置；根据提示设置元素名称和其他属性
- 要添加关系，请单击相应的图标，然后单击图表中的起始元素并拖动到结束元素
