部署工具箱
部署工具箱提供了模型元素，您可以使用它们在部署图中模型系统的物理组件和部署结构。部署组包含与系统实际构建相关的元素——构成系统的硬件或软件组件（例如 ActiveX DLL 或网络服务器）以及这些组件运行物理平台（节点）（例如窗口2000服务器），包括节点之间的物理连接。

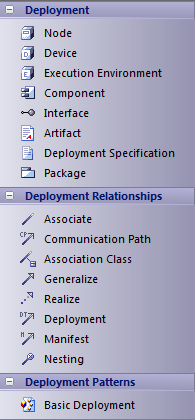

部署工具箱页面
图像 |
细节 |
也见 |
|---|---|---|
|
除了此处讨论的内容之外，您可以使用这些工具箱页面创建的每个元素和关系在帮助的UML元素和UML连接器部分中进行了描述。 “基本部署”图标将基本部署模式添加到您的图表中，作为开发图表的起点（将图标拖到图表上以打开“将模式<name>添加到图表”对话框，然后单击确定按钮）。 |
行为图表元素 结构图表元素 UML连接器 添加模式对话框 |
注记
- 要将元素添加到当前打开的图表中，请单击相应的图标并将其拖动到图表上的位置；根据提示设置元素名称和其他属性
- 要添加关系，请单击相应的图标，然后单击图表中的起始元素并拖动到结束元素
