交互工具箱
交互工具箱用于开发序列图。您可以使用序列图对元素之间的动态交互（工作流程和消息的顺序传递）进行实时模型。序列图通常放置在用例元素下方，以随着时间的推移进一步扩展用例行为。

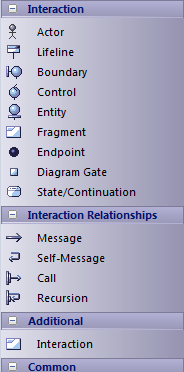

交互工具箱页面
图像 |
细节 |
也见 |
|---|---|---|
|
除了此处讨论的内容之外，您可以使用这些工具箱页面创建的每个元素和关系在帮助的UML元素和UML连接器部分中进行了描述。 A是一种刻板的物件边界它模拟一些系统边界，通常是用户界面屏幕。 A是模拟控制实体或管理器控件刻板物件。 实体是一种刻板的物件，它模拟了捕获系统中的信息或知识的存储或持久机制。 |
行为图表元素 结构图表元素 UML连接器 边界 控件 实体 |
注记
- 交互元素支持通过浏览器窗口和图上下文菜单捕获交互图；您无法通过将元素拖到图表上来捕获这些图表
- “片段”图标创建组合片段元素
- 信息、自我信息和调用被描述为序列图消息
- 消息可以是简单调用或递归调用
- 要将元素添加到当前打开的图表中，请单击相应的图标并将其拖动到图表上的位置；根据提示设置元素名称和其他属性
- 要添加关系，请单击相应的图标，然后单击图表中的起始元素并拖动到结束元素
