状态工具箱
状态工具箱包用于绘制状态机图，以显示某个类或其他元素可能处于的启用状态以及从一个状态到另一个状态的转换。这些状态机图通常放置在浏览器窗口中的类元素下方，以说明特定元素如何随时间变化。状态可以包含子状态；例如，“加速”和“制动”可能是“活动”的子状态。

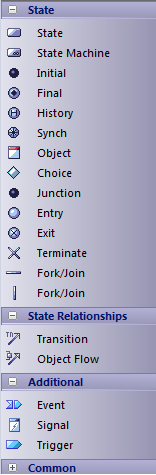

状态工具箱页面
图像 |
细节 |
也见 |
|---|---|---|
|
除了此处讨论的内容之外，您可以使用这些工具箱页面创建的每个元素和关系在帮助的UML元素和UML连接器部分中进行了描述。 事件用于在状态机图上创建基本的发送元素（默认）或接收元素。 |
行为图表元素 结构图表元素 UML连接器 事件 |
注记
- 要将元素添加到当前打开的图表中，请单击相应的图标并将其拖动到图表上的位置；根据提示设置元素名称和其他属性
- 要添加关系，请单击相应的图标，然后单击图表中的起始元素并拖动到结束元素
