活动工具箱
活动工具箱用于从活动图中的多个角度（由活动及其之间的流表示）对系统动态模型。活动图通常在活动元素下创建。
活动可以被定型为一个流程来显示业务流程图标；活动代表执行的一些工作，这些工作可能与几个使用例重叠，或者仅构成一个用例的一部分。

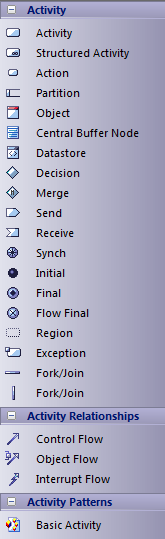

活动工具箱页面
图像 |
细节 |
也见 |
|---|---|---|
|
除了此处讨论的内容之外，您可以使用这些工具箱页面创建的每个元素和关系在帮助的UML元素和UML连接器部分中进行了描述。 “基本活动”图标将基本活动模式添加到您的图表中，作为开发图表的起点（将图标拖动到图表上以打开“将模式<名称> 添加到图表”对话框，然后单击确定按钮）。 |
行为图表元素 结构图表元素 UML连接器 添加模式对话框 |
注记
- 要将元素添加到当前打开的图表中，请单击相应的图标并将其拖动到图表上的位置；根据提示设置元素名称和其他属性
- 要添加关系，请单击相应的图标，然后单击图表中的起始元素并拖动到结束元素
