时间感知建模
时间感知建模是一种强大的表达技术,用于定义和可视化模型随时间的变化。该技术允许创建模型的不同版本或状态,以表示模型将随着时间的流逝而变化。这包括在某个时间点更改,删除或添加的元素和功能。该技术通过允许建模者在模型中克隆包,图或元素而起作用。完成此操作后,维护先前版本之间关系的复杂任务将由Enterprise Architect管理。
各种建模人员(包括分析师,架构师和产品所有者)都可以使用这种引人注目的技术来描述和可视化模型随时间的变化。例如,企业或解决方案架构师可能想要描述将组织从基准(“现状”,当前状态)转移到目标(“将来”,未来状态)架构的过渡架构,或者描述架构选项。目标状态模型可以可视化为基线模型的演变,而无需以任何方式更改基线模型。

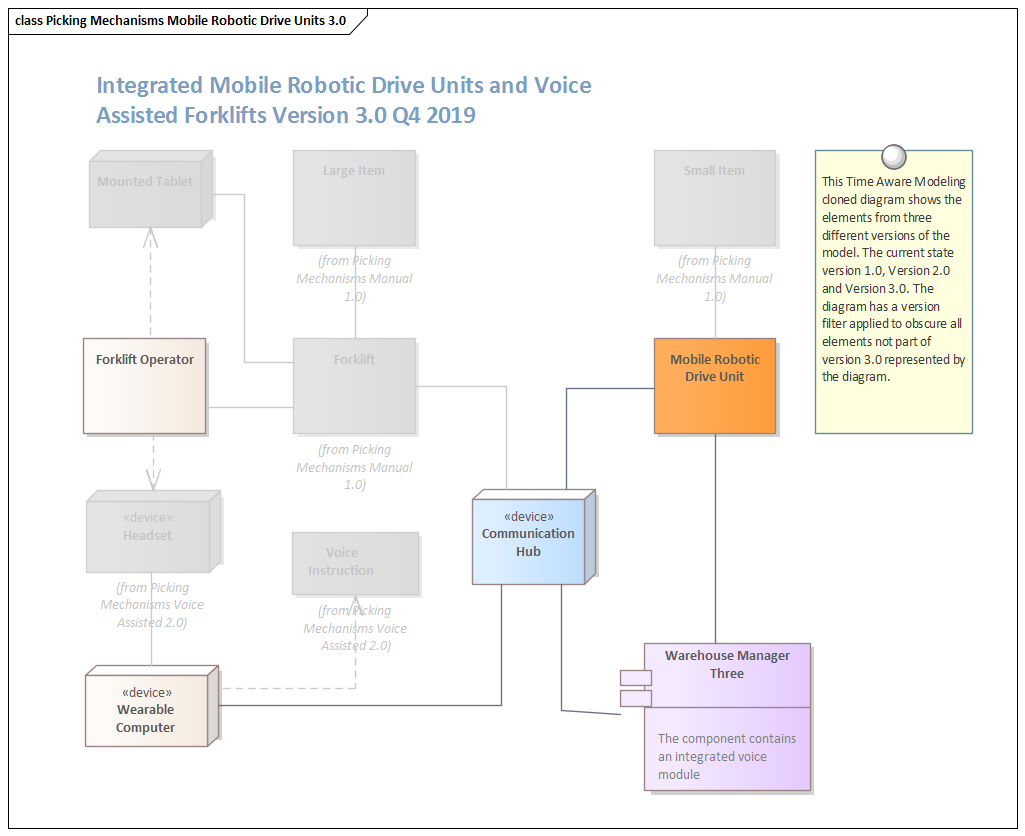

有多种工具可与“时间感知建模”结合使用,例如能够过滤图表以仅突出显示该图表所表示版本的一部分的元素。这样做的作用是使除已添加或克隆到指定版本中的那些元素之外的所有其他元素变得模糊。可追溯性窗口可用于跟踪元素的不同版本之间存在的复杂关系。图表图例可用于根据其所属的版本为图表的元素着色,从而有效地创建从版本到版本的更改或过渡的彩色时间表。图表过滤器可用于根据更复杂的标准来遮盖元素,例如仅显示版本2或3的一部分,并且其状态为“已批准”。
克隆软件包图和元素

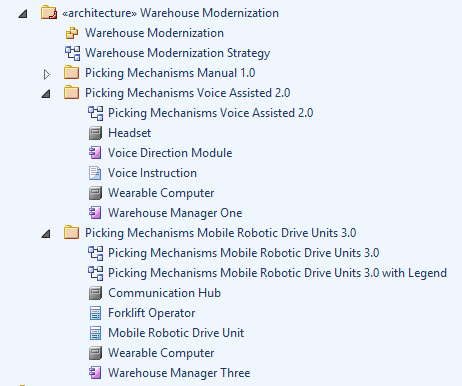

克隆是创建时间感知模型的主要机制,它允许克隆整个Package,单个图或元素。通常,将克隆软件包,该软件包会将结构和图表复制到新的软件包中,并为其分配新的版本号。克隆的图中的元素只有在被克隆后才能更改。克隆它们后, Enterprise Architect会创建并维护与该元素原始版本的跟踪关系。然后可以自由进行更改,而不会影响元素的原始版本。
了解更多: 时间感知建模
图表过滤器

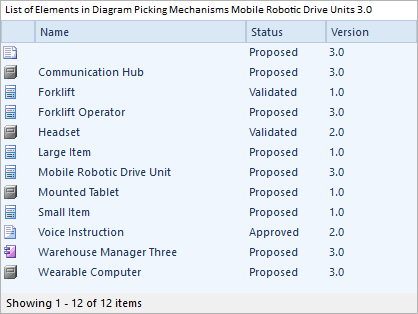

图表过滤器可用于遮盖模型的各个部分,仅保留重要元素,使其在图表中突出显示或在图表元素的“列表”或“甘特图”视图中可见。该工具在“时间感知建模”中特别有用,因为可以将复杂的条件添加到过滤器中,从而允许建模人员指定许多条件,例如所有状态2和3的所有元素都没有“已验证”状态。
了解更多: 图表过滤器
追溯窗口
可追踪性窗口可用于查看所选元素所参与的所有关系,即使它们在图中不可见。这些关系以层次结构表示,建模者还可以探索相关元素的关系。当可视化时间感知模型的复杂关系时,该工具非常有用,并且无需创建图就可以将模型元素追溯到其早期版本。
了解更多: 可追溯性窗口
图例
图例提供了一种方法,可以手动或自动将图中的元素和连接器与一组适用的颜色相关联。这提供了一种引人注目的方法,可以根据时间感知模型图中的元素的版本和其他属性为其自动着色。这样可以以彩色方式直观显示模型的年代或演变过程,并且将成为演示和研讨会期间受欢迎的工具。
了解更多: 图例
插入相关元素
插入相关元素是一个功能强大的探索工具,可以与时间感知建模一起使用,以自动创建显示元素不同版本之间存在的跟踪关系的图表。通过将单个元素放置在图上作为上下文(或起点),可以使用“插入相关元素”工具来探索元素的连接,并使用上下文元素作为起点来自动绘制图。这将使分析人员或架构师能够探索一组元素随时间变化的方式,从而有效地创建元素的视觉年表。
了解更多: 插入相关元素
