技术参考模型

架构通常不是从头开始构建的,而是架构师利用现有模型作为构建新架构的基础。这些模型为新架构提供了基础,并为来自战略,细分或解决方案架构的任何类型的架构(无论其域或级别如何)创建了一致性和基础。

有许多已发布的技术参考模型(TRM),虽然企业采用其中一种是明智的,但可能有必要使所选的TRM适应企业的领域和成熟度。 TRM的结构和内容通常可以从现有平台和服务中获取,但是通常必须在各个时间进行扩充,以满足新的或新兴的体系结构需求(例如新的服务和接口)的需求。

Enterprise Architect具有广泛的工具,可用于创建技术参考模型,该模型可作为所有现有和新体系结构的基础。这些工具中最引人注目的是Profile工具,它可用于扩展Unified Modeling Language的核心语言结构和语法。可以定义诸如服务器之类的通信基础结构,以与应用程序平台接口,而应用程序平台又为业务和基础结构应用程序提供接口。创建概要文件后,可以将其导入到存储库中,或者与其他许多工具捆绑在一起,成为模型驱动生成(MDG)技术。 TRM的可视化和文档可以在模型本身中创建和查看,也可以作为文档生成。

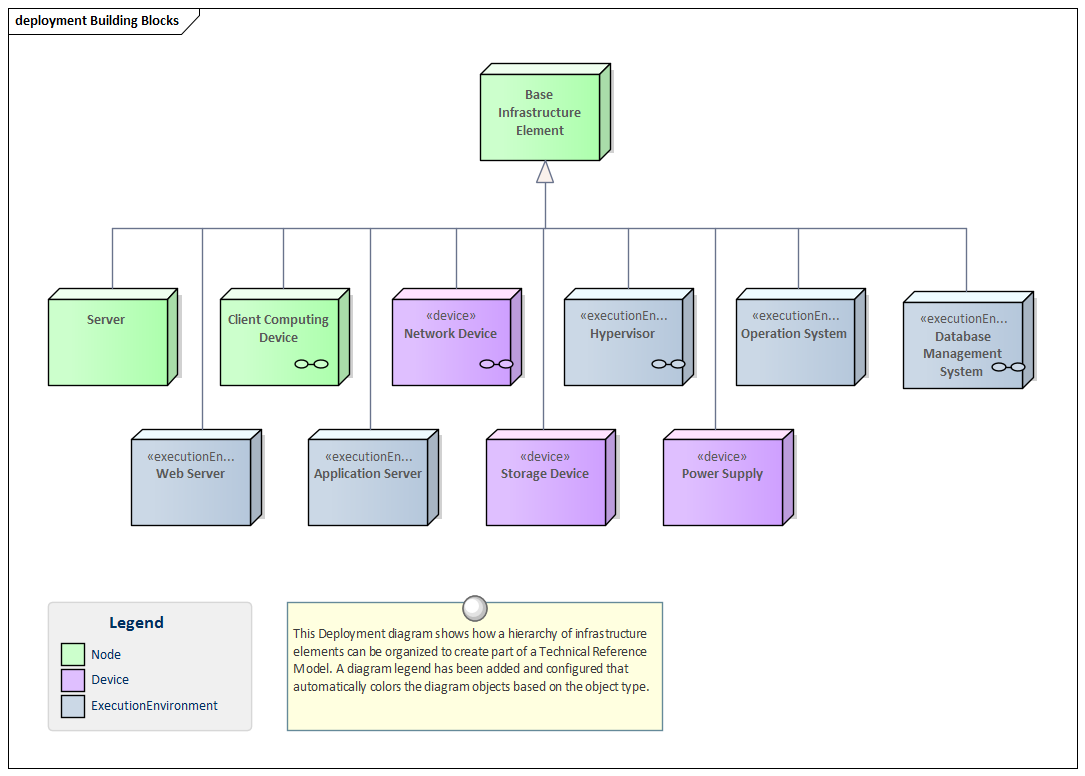

Deployment diagram for a Technical Reference Model in Sparx Systems Enterprise Architect

本节列出了Enterprise Architect中可用的主要工具,可用于创建和维护技术参考模型。当在特定上下文中应用该技术时,建模者可能会发现许多其他合适的工具。可从以下主题获得工具的完整列表: 满足企业体系结构工具其他企业体系结构工具

个人资料

概要文件是Unified Modeling Language扩展机制的一部分,允许建模人员通过使用构造型和标记值创建域,行业或组织级别的元素来扩展语言的语法。通过将基本元素,服务,接口和连接器创建为概要文件中的原型,可以使用此机制来创建技术参考模型。这些元素还可以添加“标记值”以捕获其他属性。可以创建工具箱页面,可以添加元素和连接器组,用户可以将其应用于创建新元素。

了解更多: 个人资料

部署图

可以定义与应用程序平台接口的通信基础结构(例如服务器和网络设备),而应用程序平台又为业务和基础结构应用程序提供接口。部署图可用于对所有这些元素进行建模,并可以显示技术参考模型中从通信基础架构和应用程序平台到应用程序的不同级别元素之间的关系。硬件节点和网络设备需要通过发布的接口与其他节点和设备接口。可以使用Unified Modeling Language ( UML )端口描述这些端口,这些端口可用于描述接口的各个方面,例如IP地址和协议。这些描述了组成系统的各个硬件之间的物理或虚拟连接。

了解更多: 部署图

规格经理

规范管理器是用于处理元素列表或目录(包括构成技术参考模型的元素)的强大工具。它提供了用于输入,维护和查看元素的文字处理器或电子表格界面。服务器,网络设备,操作系统,容器,应用程序和基础结构以及应用程序服务和接口都可以创建并视为目录,并且可以通过该接口直接添加详细说明和一系列属性。在规范管理器中更改元素详细信息将在存储库的所有其他位置(例如,部署图和组件图和窗口)中更改它们。规范管理器可以与元素组一起使用,并且使用户无需了解底层表示,因为他们就像在自己喜欢的电子表格或文字处理器工具中一样,仅使用列表即可。

了解更多: 规格管理器

工作集

工作集是使用技术参考模型的有用工具,因为它们允许将一系列视图作为一个集合进行收集,并给出名称,然后保存并在以后重新打开。它们对于与可能对特定观点感兴趣的不同利益相关者合作很有用。该集合可以包括图表,矩阵配置文件,团队库等,并且可以创建任意数量的工作集。

了解更多: 工作集

组件图

组件图可用于描述构成技术参考模型的任何数量的应用程序,应用程序服务或接口。可以创建和查看表示各组件之间关系的表达图,包括描述应用程序为其环境(包括其他应用程序)提供的服务的接口和端口。可以创建任何数量的图,以显示协作协作以提供最终满足业务服务或功能所需的服务的应用程序组。任何规模的企业通常都会拥有数百个(如果不是数千个)应用程序,它们之间的关系将是复杂而多样的。可以创建一个大图以一个视图显示所有这些应用程序,但是更常见的是将产品组合划分为多个应用程序组。逻辑和物理应用程序组件均可描述。

了解更多: 组件图

文献资料

Enterprise Architect具有强大而灵活的文档生成器,可以生成Docx和RTF字处理器文件,PDF和HTML报告。可以通过生成文档来创建存储库内容的任意数量的视图,强大的虚拟文档功能允许从存储库中的任何位置挑选内容并将其分组为使用通用模板显示的部分。元素或图表注释中的格式也可以保留到文档中。存在一种复杂的模板工具,该工具提供了一系列内置模板,还允许用户创建自己的模板,定义样式,封面,目录,图像以及各种其他格式设置。

了解更多: 文档

元素外观

组成技术参考模型的许多元素(例如服务器和设备)通常由图像表示,这些图像可帮助查看者可视化所表示的设备或服务器的类型。许多制造商和Cloud提供商都提供了一组图像,可用作这些元素的替代表示。可以使用来自标准图像库的图像,可以导入供应商图像,或者组织可以自由创建自己的图形来表示技术参考模型中的概念,或者对个人或利益相关者组具有特殊意义。

另请参阅: 元素外观

图像管理器

图像库是存储库中图像的全局存储,可以应用于任意数量的图元素。有内置库,但是对于技术参考模型,组织通常会导入可用于表示特定供应商或提供者产品和服务的图像库。这些图像可以采用多种格式,当用于更改元素的外观时,它们会创建引人注目的图表,该图表通常比建模语言的几何形状更具吸引力。建议尽可能存储基于矢量的图像,以便可以在图中有效地缩放比例。在为构造型定义图元文件时,也可以使用这些图像。

了解更多: 图像管理器
