模式分析

模式是架构师工具包中的宝贵工具。它们使架构师可以重用已被证明是成功的解决方案或解决方案的一部分,并将其应用于自己的问题中。建筑模式的使用尚处于起步阶段,起源于克里斯托弗·亚历山大(建筑设计师),他撰写了一部名为《模式语言》的开创性著作。信息技术行业中,模式的大部分使用都是在软件工程水平上进行的,但是对它们的兴趣是开始在体系结构级别上增加。模式可以在团队级别直至行业和跨行业基础架构的任何级别上创建和使用,并且可以用于从业务级别图到技术架构的任何重复性想法。

Enterprise Architect支持任何级别的模式的挖掘,识别,创建和使用。可以查看现有的体系结构,并将架构师确定为值得模式状态的图保存为模式。可以包含对模式的描述,以帮助正在使用该模式的其他人了解其目的以及应如何应用它。由其他架构师,组织,行业或团体开发的模式可以导入“浏览器”窗口的“资源”选项卡中。

本部分列出了Enterprise Architect中可用于执行模式分析的主要工具。在特定上下文中应用该技术时,建模者可能还会发现许多其他工具很适合。可从以下主题获得工具的完整列表: 满足企业体系结构工具其他企业体系结构工具

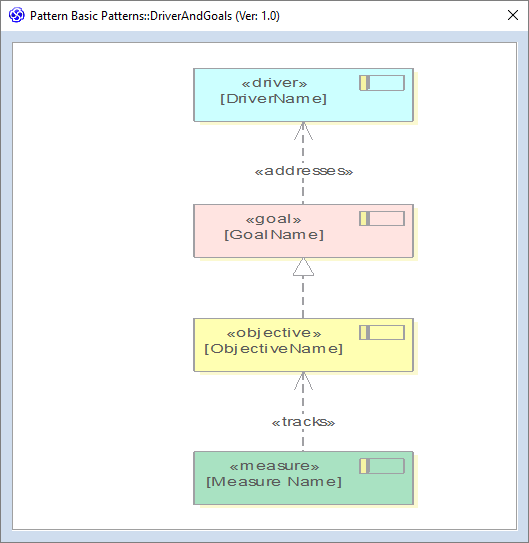

Preview of the Drivers and Goals pattern in Sparx Systems Enterprise Architect.

型号搜寻

模型搜索工具可用于查找满足特定条件的一组元素。在图形中搜索可能构成模式基础的元素时,这很有用。建模者可以使用内置搜索,但通常会使用功能强大的查询生成器或SQL编辑器或Add-In搜索(如果需要)来设计自己的搜索。运行搜索时,将返回满足搜索中定义的条件和参数的元素列表。可以保存搜索并随时重新运行。搜索中返回的元素可以位于“浏览器”窗口和图表中,也可以生成为文档。

了解更多: 模型搜索

模式

模式是用于创建架构的可重用片段的生产力和架构工具。任何图都可以发布为模式,然后存储在浏览器窗口的“资源”选项卡中。这是重用体系结构(包括问题或机会的定义以及解决方案或解决方案的一部分)的理想机制。可以挖掘现有的体系结构和已完成的项目以获取可重用的图表和想法,然后将它们导出为模式,包括描述模式动机,意图,适用性等的注释。

了解更多: 模式
