业务目标模型

业务目标和目标建模可以说是架构开发最重要的输入,因为它为架构与业务策略的调整设置了正确的环境。

可以使用Enterprise Architect建模目标和目标,并将它们相互关联,每个目标都分解为可以衡量的许多目标。原型可以用于创建目标和目标元素,并且可以将其添加到任意数量的图表中。浏览器窗口提供了一种构造目标的方法,将目标作为子元素添加到适用目标下。规范管理器是用于在研讨会中创建,查看或呈现目标的有用工具。它是一个基于文本的工具,可以在文字处理器或电子表格界面中查看“目标”。

本节列出了Enterprise Architect中可用的主要工具,这些工具可用于执行业务目标和目标建模。当在特定上下文中应用该技术时,建模者可能会发现许多其他合适的工具。可从以下主题获得工具的完整列表: 满足企业体系结构工具其他企业体系结构工具

规格经理

规范管理器是用于处理包括业务目标和目标在内的元素列表的强大工具。它提供了一个类似于字处理器或电子表格的界面,用于输入,维护和查看这些元素。可以将目标和宗旨以及其他元素(例如业务驱动程序)视为目录,并可以通过界面直接添加详细描述和一系列属性。在规范管理器中更改这些元素将在存储库中的所有其他位置(例如图和窗口)更改它们。规范管理器可以与任何模型元素集(例如“需求”)一起使用,以及可以优先使用列表中的元素的应用程序,但是对于在用户可能不熟悉的业务体系结构中创建和管理内容特别有用。图解表示。

了解更多: 规格管理器

浏览器窗口

可以直接在“浏览器”窗口中创建业务目标和目标并将其添加到目录中,而无需在图表上创建元素。在图上创建的元素将始终在“浏览器”窗口中可见,并且在一个位置进行更改将自动在存储库中的所有位置更新它们。可以使用浏览器窗口标题中的向上箭头按钮或向下箭头按钮在浏览器窗口中对元素进行排序。也可以通过使用软件包将它们分组,以使列表更易于管理。

了解更多: 浏览器窗口

需求图

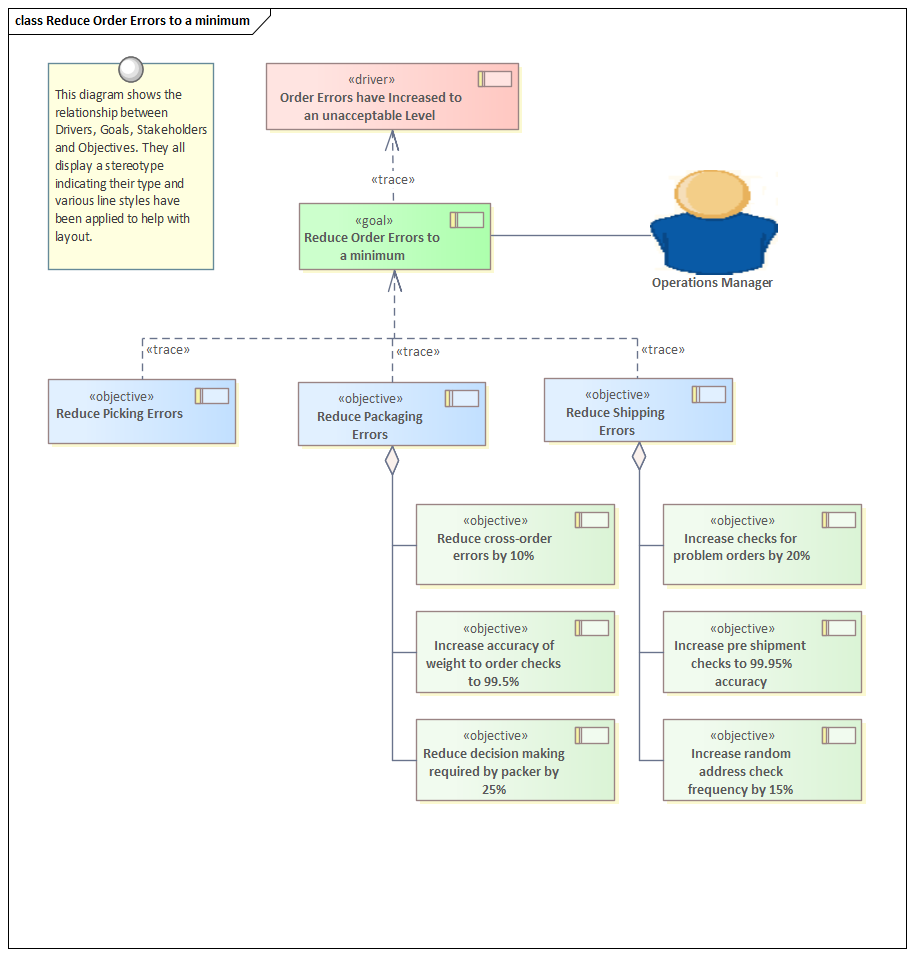

需求图可用于创建目标和目标与模型中其他元素之间关系的可视表示,包括原则,业务驱动因素,约束,业务规则,用例,用户案例,设计组件等。对于习惯于使用基于文本的工具中的列表的架构师,“需求图”将提供强大而富有表现力的视觉表示,从而将“目标”和“目标”与业务,信息,应用程序和技术架构的要素联系在一起。

了解更多: 需求图

刻板印象

Unified Modeling Language本身并不包含表示目的和目标的元素,但是可以通过使用构造型来包含它们,这是扩展核心语言的一种机制。这些构造型可以应用于基本元素,例如“需求”,然后可以应用于创建新的“目标”和“目标”。如果已设置这些选项,则构造型将在“浏览器”窗口和图表中可见。如果启用了其他技术或配置文件,则这些原型化元素将变为可用。

了解更多: 刻板印象

追溯窗口

可追溯性窗口允许建模者可视化存储库中元素之间的连接。这对于显示目标和对象之间如何关联,它们如何与模型中的其他元素连接以及这些元素如何连接非常有用。业务目标和目的可以与多种要素相关,包括策略,需求,业务流程等;所有这些关系将通过“可跟踪性”窗口可见。

了解更多: 可追溯性窗口
