应用程序组合管理

应用程序组合管理用于创建和维护应用程序和应用程序服务的目录。

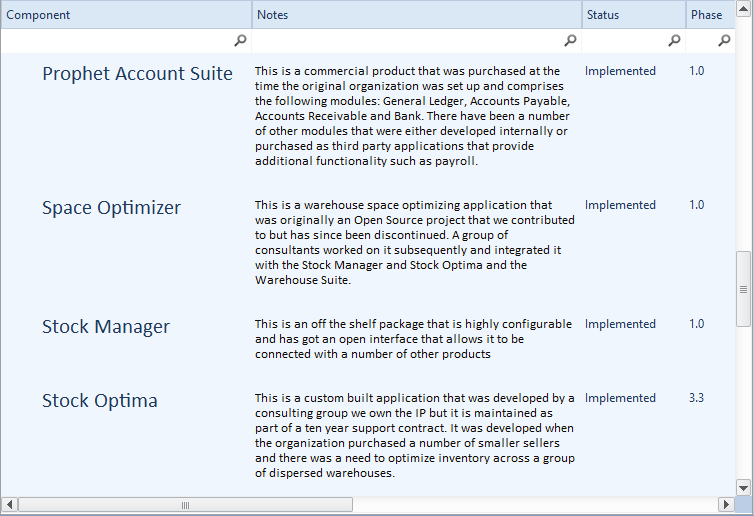

Documenting EA applications in the Specification Manager in Sparx Systems Enterprise Architect.

本节列出了Enterprise Architect中可用的主要工具,可用于执行应用程序组合管理。当在特定上下文中应用该技术时,建模者可能会发现许多其他合适的工具。可从主题“ 满足企业体系结构工具”和“ 其他企业体系结构工具 ”主题获得完整的工具列表。

导入和导出电子表格

分析师通常开始在电子表格中对应用程序(包括接口)建模,或者想要操纵电子表格中的现有元素。 Enterprise Architect有一个灵活且可配置的工具,用于从CSV文件导入和导出元素,该文件可以从电子表格导入和导出。可以将任何类型的元素导入或导出到电子表格文件,但是在工具(包括接口)中使用该功能尤为常见。可以导入或导出标记值形式的名称,描述,内置属性和扩展属性。该工具提供了一个灵活的“规范”窗口,可以在其中定义和保存元素属性与电子表格中的列以及其他参数之间的映射。从本质上说,电子表格的列定义了应用程序或接口的属性,并且每个应用程序或接口都在一行中指定。

了解更多: 导入和导出电子表格

模型视图

“模型视图”是一种工具,它允许建模者在“浏览器”窗口中组织元素的方式的替代视图中创建元素列表,包括“应用程序”和“接口”。可以创建任意数量的“收藏夹”文件夹并将其分组到一个或多个更高级别的文件夹中。这提供了一种机制,可以通过简单地将元素从“浏览器”窗口中拖动到“收藏夹”文件夹中,然后使用工具栏中的向上箭头键和向下箭头键对其进行排序来手动定义应用程序列表。或者,可以使用内置的或用户定义的搜索列出元素,这些搜索可以基于属性(例如复杂性,版本和阶段)或在“标记的值”中定义的用户定义的属性,从存储库中的任何位置选择元素。

了解更多: 模型视图

组件图

组件图可用于描述构成Application Portfolio Catalog的任意数量的Application。可以创建和查看表达图,以显示组件之间的关系(包括接口和端口),这些关系描述了应用程序为其环境(包括其他应用程序)提供的服务。可以创建任何数量的图,以显示协作协作以提供最终满足业务服务或功能所需的服务的应用程序组。任何规模的企业通常都会拥有数百个(如果不是数千个)应用程序,它们之间的关系将是复杂而多样的。可以创建一个大图以一个视图显示所有这些应用程序,但是更常见的是将产品组合划分为多个应用程序组。逻辑和物理应用程序组件均可描述。

了解更多: 组件图

规格经理

规范管理器是用于处理元素列表或目录(包括应用程序)的强大工具。它提供了用于输入,维护和查看应用程序的文字处理器或电子表格界面。可以将体系结构应用程序视为目录,并且可以通过界面直接添加详细描述和一系列属性。在规范管理器中更改应用程序的详细信息将在存储库中的所有其他位置(如组件图和窗口)更改它们。规范管理器可以与任何元素或元素组一起使用,并且使用户无需了解基础表示,因为他们就像在自己喜欢的电子表格或文字处理工具中一样,仅使用列表即可。

了解更多: 规格管理器

文献资料

Enterprise Architect具有强大而灵活的文档生成器,可以生成Docx和RTF字处理器文件,PDF和HTML报告。存储在存储库中的应用程序或应用程序服务组合可以方便地生成并包含在文档中。元素的注释和图表中的格式也可以保留到文档中。存在一种复杂的模板工具,该工具提供了一系列内置模板,还允许用户创建自己的模板,定义样式,封面,目录,图像以及各种其他格式设置。

了解更多: 文档

浏览器窗口

可以直接在“浏览器”窗口中创建应用程序和应用程序服务并将其添加到目录中,而无需在图表上创建元素。在图上创建的元素将始终在“浏览器”窗口中可见,并且在一个位置进行更改将自动在存储库中的所有位置更新它们。可以使用浏览器窗口标题中的向上箭头按钮或向下箭头按钮在浏览器窗口中对应用程序进行排序。也可以通过使用软件包将它们分组,以使列表更易于管理。

了解更多: 浏览器窗口

刻板印象

构造型可用于创建其他类型,这些类型可进一步按类型或类别对应用程序进行分类,例如“逻辑应用程序组件”。刻板印象是一种强大的机制,但应谨慎使用,因为每个刻板印象实际上都会增加语言的语法,并使模型更难以让外部人员(例如实施合作伙伴)理解。构造型也可以作为强大的原型制作工具的一部分来创建,该功能允许在创建具有构造型的元素时添加标记值。

了解更多: 刻板印象
