能力建模

“能力”是描述组织的能力或能力的重要业务概念。它们通常非常稳定,并且尽管业务流程,功能和角色的更改非常频繁,但是功能的更改却不太频繁。当他们确实改变时,通常是对战略驱动力或改变的回应。能力可以映射回战略目标。它们为企业架构师绘制较低层次的元素(例如业务流程和功能,应用程序和技术资产)提供了有用的起点或基础。它们通常需要很长的交付时间,并且通常会跨越多个业务部门,涉及多个投资组合和项目。因此,功能通常分为“能力增量”,而“能力增量”又由许多维度组成,包括:

  • 人员-包括专业发展和培训
  • 流程-包括业务流程和规则
  • 信息-包括信息管理
  • 设施-包括建筑物和构筑物
  • 基础架构-包括组件和技术
可使用Enterprise Architect建模能力,包括显示其与战略关注点(如动因,目标和目标)之间的关系。这些关系可以在图表,关系矩阵或列表视图中进行查看,从而创建了适用于主管,经理和其他架构师的强大沟通机制。这些功能还可以与战术问题相关,例如业务流程,逻辑和物理应用程序和服务,以及技术设备和服务。

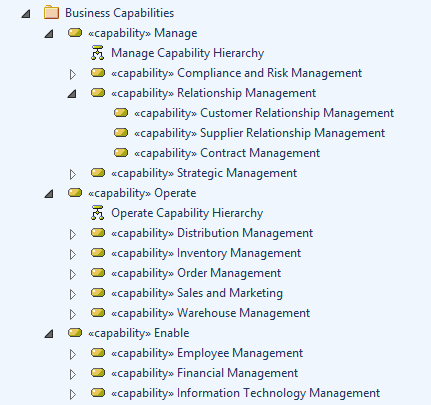

Showing business capabilities in the Project Browser in Sparx Systems Enterprise Architect.

本节列出了Enterprise Architect中可用的主要工具,可用于执行能力建模。当在特定上下文中应用该技术时,建模者可能会发现许多其他合适的工具。可从以下主题获得工具的完整列表: 满足企业体系结构工具其他企业体系结构工具

列表显示

列表视图是查看选定包或图中的功能(或其他元素)的便捷替代方法。该视图以表格格式显示功能,其中每个功能都是一行,属性和标记值显示在列中。它是图或程序包视图的便捷替代方法,并允许创建新元素和编辑属性。它非常有用,因为它可以在单个表中提供一组元素的属性视图,并且通常对业务和执行级别的利益相关者更具吸引力。

了解更多: 列表视图

关系矩阵

关系矩阵是查看元素集之间关系的有用工具。它提供了类似于Spreadsheet的界面,用于输入,维护和查看这些关系。业务或应用程序架构师通常将希望展示如何通过应用程序级体系结构元素(例如业务流程或应用程序服务或应用程序)实现功能或功能增量。通过将功能放置在一个轴上,将其他元素放置在另一个轴上,可以创建一个显示关系的矩阵。该工具通常被推荐用于与商业利益相关者的研讨会和会议中,这些利益相关者对电子表格比图表视图更为熟悉。

了解更多: 关系矩阵

需求图

需求图可用于创建功能与模型中其他元素(包括业务驱动程序,目标,业务流程等)之间的关系的直观表示。功能也可以自己在图上创建,并表示为彼此嵌套的元素,以显示层次关系。可以使用大格式图表使用文档引擎来创建功能的海报。

了解更多: 需求图

刻板印象

Unified Modeling Language本身并不包含表示能力或能力增量的元素,但可以通过使用构造型将其包括在内,而构造型是扩展核心语言的一种机制。可以将这些构造型应用于基础元素(例如Requirement),然后可以将构造型应用于创建新的功能或功能增量。如果已设置这些选项,则构造型将在“浏览器”窗口和图表中可见。如果启用了其他技术或配置文件,功能元素将变为可用。

了解更多: 刻板印象

追溯窗口

可追溯性窗口允许建模者可视化存储库中元素之间的连接。这对于显示功能之间如何关联,功能如何与模型中的其他元素连接以及这些元素如何连接非常有用。功能可以与其他业务体系结构元素(如目标和驱动程序)以及应用程序体系结构元素(如应用程序服务,应用程序等)相关;所有这些关系将通过“可跟踪性”窗口可见。

了解更多: 可追溯性窗口

规格经理

规范管理器是用于处理包括功能在内的元素列表的功能强大的工具,并提供用于输入,维护和查看这些元素的文字处理器或类似电子表格的界面。使用此界面可以创建和编辑功能,而无需访问浏览器窗口或图中的元素。在规范管理器中更改这些元素将自动确保这些更改在存储库中的所有其他位置(如图表和窗口)中可见。可以通过界面直接编辑功能名称和描述及其属性,并可以查看标记的值。

了解更多: 规格管理器
