生成状态机图表

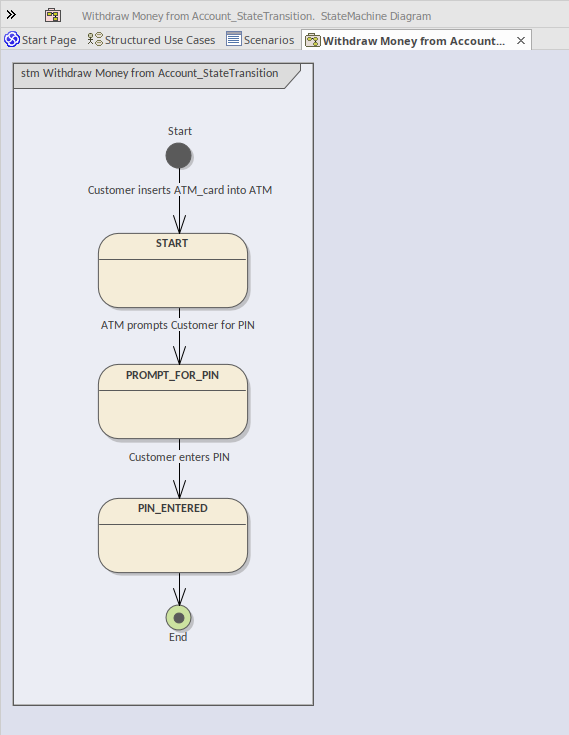

当您在元素上创建场景，然后生成状态机图时，将创建状态机作为所选元素的子元素，以充当该图的容器。
- “状态”列中的每个值都被建模为一个状态
- 场景步骤成为转移
各州之间的连接器 - “用途”和“结果”列的值将作为转移
的标记值添加转移
连接器
访问

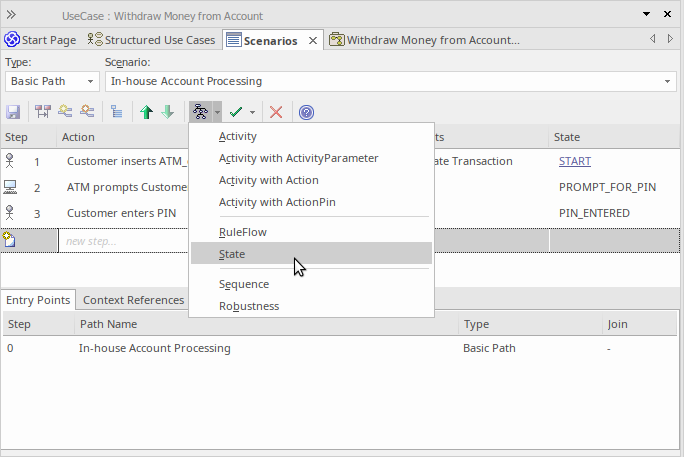

在图表或浏览器窗口中，单击元素并选择其中一种访问方法以显示场景视图，然后单击
并选择“状态”。
|
功能区 |
开始>应用>设计>结构化场景 |
|
上下文菜单 |
检验员窗口 > 详情 |右键单击“场景”|新场景 检验员窗口 > 详细信息 | 场景 | 右键单击现有场景 | 结构化场景编辑器 |
|
键盘快捷键 |
> 职责 > 结构化场景 |
|
其它 |
在“职责”窗口的“场景”选项卡上，单击针对场景的“编辑”按钮（请参阅“场景”选项卡 -“职责”窗口帮助主题） 在元素“属性”对话框的“场景”选项卡上，单击“结构编辑器”按钮（请参阅场景选项卡 -属性对话框帮助主题） |
