生成活动图表

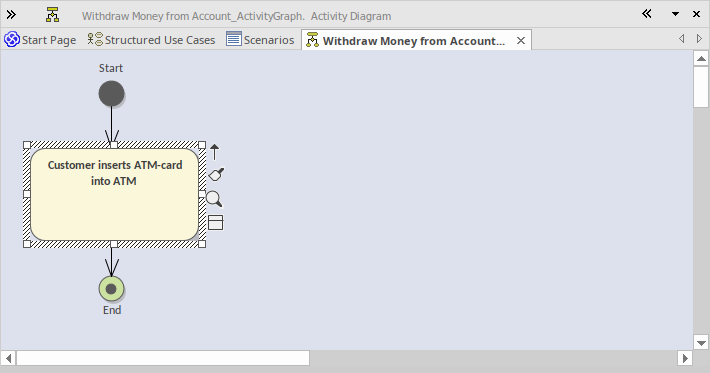

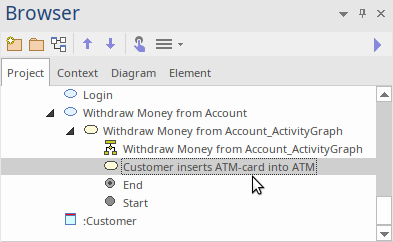

当你在元素上创建场景，然后从场景生成活动图时，活动将作为所选元素的子项生成，作为图的容器。

访问

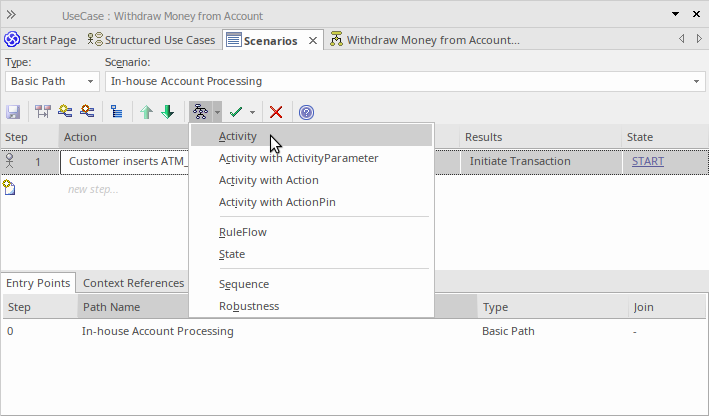

在图表或浏览器窗口中，单击元素并选择其中一种访问方法以显示场景视图，然后单击 Scenario Generation Dialog 并选择“活动”。

功能区	开始>应用>设计>结构化场景
上下文菜单	检验员窗口 > 详情 \|右键单击“场景”\|新场景检验员窗口 > 详细信息 \| 场景 \| 右键单击现有场景 \| 结构化场景编辑器
键盘快捷键	Alt+2 > 职责 > 结构化场景
其它	在“职责”窗口的“场景”选项卡上，单击针对场景的“编辑”按钮（请参阅“场景”选项卡 -“职责”窗口帮助主题）在元素“属性”对话框的“场景”选项卡上，单击“结构编辑器”按钮（请参阅场景选项卡 -属性对话框帮助主题）

您可以生成另外三种活动图变体。

图表	细节	也见
活动和活动参数	“使用”和“结果”列的值被建模为绑定到活动参数的行动销行动销和活动参数添加到浏览器窗口而不是图表中 “状态”列的值仅作为每个行动的标记值添加活动的父级将是上下文元素，而不是容器元素

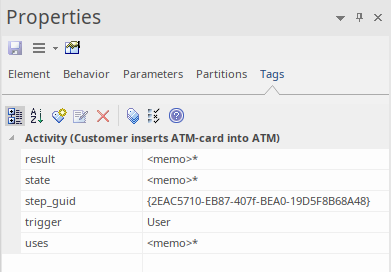

活动与行动	场景步骤被建模为行动 “使用”、“结果”和“状态”列的值添加为每个行动的标记值
活动与行动销	场景步骤被建模为行动 “使用”和“结果”列的值分别被建模为输入销和输出销行动销被添加到浏览器窗口而不是图表中 “状态”列的值作为每个行动的标记值添加
