模型蓝图

Enterprise Architect被广泛的团队所使用，从模型最高级别组织变革和战略方向的高管和业务架构师，到负责最低级别基础设施和实施模型技术架构师，以及介于两者之间的大量其他学科。这些额外的学科包括业务分析师、进程分析师和需求分析师；信息架构师、数据架构师、应用架构师和安全架构师；系统工程师和产品工程师；测试人员； Scrum Master 等等。

Enterprise Architect拥有大量支持这些学科的可用特征，如果将它们放在一起查看，可能难以评估。为了确保建模人员能够快速识别并使用对其在特定时间所执行角色最有价值的特征，我们创建了蓝图，将特征（包括建模语言和示例模式）捆绑成集合。这使您能够有效地切换角色，只需切换到另一个蓝图即可聚焦，就像戴上另一顶帽子一样。选择一个蓝图后，该工具会立即切换，隐藏不相关的特征，仅显示为该蓝图定义的特征。有些建模人员可能会在角色或项目的整个生命周期内选择或分配一个蓝图，而其他建模人员可能每天切换蓝图五六次。

蓝图是完全可配置的，允许细粒度地包含（从而排除）语言结构和工具特征；这可以在整个模型级别、安全组级别或个人级别完成。

蓝图:

  • 技术的选择（某些特定于多种建模语言之一）及其模型和图表模式
  • 针对特定领域的建模场景进行定制；当您在特定领域工作时，您可以应用蓝图来公开适当的功能并隐藏所有其他功能。
  • 消除在开展工作之前必须识别和评估多种技术的重大干扰
  • 帮助您选择和应用特定建模语言或技术的环境，使您能够有效、高效地完成手头的任务
  • 帮助您在建模聚焦发生变化时轻松快速地在工具之间切换；您只需从蓝图集列表（标识其支持的领域）中选择另一个蓝图， Enterprise Architect就会隐藏前一个技术的特征并应用新的环境
最初，您可以从内置蓝图集及其提供的 80 多个蓝图中进行选择。随着您使用Enterprise Architect建模经验的积累和工作内容的日益具体，您可以为自己或所有模型用户创建自定义蓝图。这可以帮助您使用最近导入并激活的技术，或应用内置集中未关联的技术组合。

概述

您可以通过以下方式选择并切换到所需的蓝图：

  • 屏幕右上角的Choose perspective button. <perspective name> 选项（用于标识当前活动的蓝图），或
  • 通过功能区中的“开始>所有窗口>蓝图”下拉菜单，或者
  • 直接通过门户窗口中的蓝图门户
选择内置蓝图会自动打开模型构建器”对话框，其中模型构建器”选项卡处于选中状态。该对话框提供了丰富的新模型模式和指南注记，并经过筛选，可将可用的模式、技术、图表类型和其他建模结构缩小到所需的精确集合，其操作与图表工具箱栏页面和对话框中的操作类似。这可以帮助您快速构建准确、重点突出、噪声最小且保真度最高的模型。

应用蓝图主要通过模型生成器对话框、图表工具箱和“构造型”对话框来创建模型结构。注记， Choose perspective button. <perspective name> 选项设置了模型的全局蓝图，并在这些对话框和显示中显示，但窗口、对话框和功能区允许您立即切换到不同的蓝图以完成工作任务，从而可以轻松找到并更改为当时所需的精确建模工具。

选择蓝图可以极大地促进涵盖多个学科和建模领域的建模，它能够将其技术作为一种可用的开发工具，同时所有使用隐藏技术的现有模型结构仍可正常渲染和运行。例如，如果您有一个包含 BPMN视图和 SysML视图模型，您可以应用蓝图来支持 BPMN 结构的创建，并在 BPMN 开发中仅查看 BPMN 模板和工具箱栏项。但是，如果您在此过程中打开 SysML 图，您仍然可以看到 SysML工具箱页面、属性页面和选项，从而能够正确地检查该图。

为了进一步提升您的建模体验，您还可以使用蓝图集”对话框过滤蓝图，隐藏完成蓝图集或单个蓝图。这样，您就可以将蓝图列表缩小到仅显示您可能使用的蓝图。

此外，模型管理员可以定制每个用户安全组可用的蓝图和/或功能区，作为每个组的蓝图设置或功能区设置。这会根据用户的安全组而不是他们的个人选择来过滤用户可用的蓝图。请参阅安全蓝图帮助主题的蓝图。

无论您选择哪个蓝图，所有编码语言、模板、RTF 模板和图像均立即可用。

有关使用蓝图的具体说明，请参阅使用蓝图帮助主题。

系统蓝图

Enterprise Architect提供了一套丰富的蓝图，直接内置于应用程序中，这些蓝图经过精心设计，与建模者执行的众多角色相一致；这些蓝图被分组到集合中，可以快速轻松地找到正确的蓝图，其中包括：

  • 战略、BPMN、业务分析等业务集，帮助业务用户聚焦于当前任务
  • SysML、MBSE、软件、仿真等，适用于系统工程师和软件工程师
  • ArchiMate 、TOGAF、 Zachman框架和 GRA-UML，特定于版本的套件，提供满足企业架构师需求的最常用工具
  • SPEM、进程指导和项目经理的MDG 技术构建器

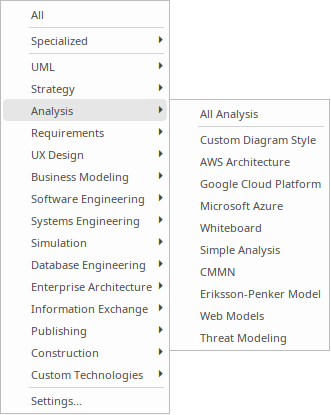

每个集合包含若干相关且有用的蓝图。此图展示了分析蓝图集合的示例，其中包含若干蓝图。

有关内置蓝图的更全面的描述，请参阅蓝图类型帮助主题。

定制蓝图

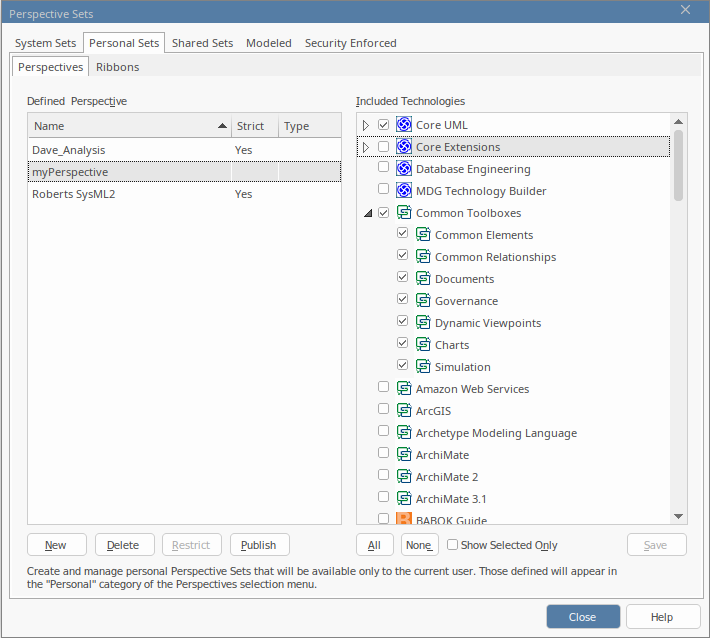

除了内置蓝图外，您还可以在“蓝图集”对话框的“个人集”选项卡上创建任意数量的自定义蓝图。内置蓝图（或系统蓝图）通常包含单一语言或技术——例如， Business Process Model and Notation (BPMN)蓝图允许您聚焦于 BPMN——而自定义蓝图允许您同时打开多种技术。例如，如果您定期创建原型，则可能需要创建一个“原型设计”蓝图，将您在工作中使用的技术和建模语言分组。

随着您执行的角色不断变化，您可以创建、修改和删除这些自定义蓝图。有关创建自定义蓝图的信息，请参阅“自定义蓝图帮助主题。

蓝图建模

内置视角可以使用MDG 技术进行模型蓝图建模。您可以通过选择“自定义技术>模型蓝图来访问该视角。在透视图工作区图中，一个或多个视角被建模为具有多个技术集，每个技术集由多项技术组成。 A可以链接到安全组。当安全组链接到某个视角时，该视角将是该安全组成员唯一可以访问的视角，因此安全组可以链接到多个视角，包括内置（内部）视角。

功能区集也可以在透视工作区图上定义。 A区集定义哪些功能区命令可用，并包含多个链接的功能区类别，这些类别以主要功能区命名，例如设计、布局、“开发”等。每个功能区类别包含多个功能区组，这些功能区组以功能区上的面板命名，例如，“设计”功能区类别包含“探索”、包、图表等功能区组。当功能区集链接到安全组时，它会定义并限制安全组成员可用的功能区命令。

有关更多信息，请参阅蓝图建模帮助主题。

了解更多
