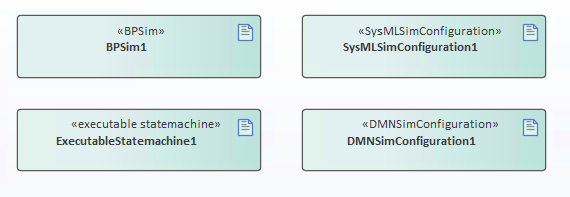

仿真工具箱

业务流程仿真工件

A业务流程仿真工件表示并包含业务流程仿真的配置数据。 BPSim工件可以在与您正在使用的BPMN模型相同的项目中的任何包中的图表上创建。

您可以使用概括连接器指定“基础”和“变体”工件，以便变体继承您在“基础”工件中定义的数据。这样，您无需在创建的每个工件中重新定义整个配置。

SysMLSim配置工件

SysMLSim配置工件封装了用于执行 SysML模型仿真的运行时参数。

双击工件，显示配置SysML仿真窗口，此窗口是指定仿真参数的界面。

可执行状态机工件

可执行状态机工件是您可以通过模拟生成、构建（编译）和执行状态机或状态机复合体的代码的工具。

每个状态机都是一个类元素的子元素；当您将类从浏览器窗口拖到工件元素上时，它会作为部件粘贴到工件内。您可以将多个类（以及零件）粘贴到单个工件中。

设置工件可执行状态机工件后，您可以使用工件上简单的上下文菜单选项对工件内绑定的所有状态机代码生成、构建和执行操作。

配置仿真工件

A仿真配置包含定义由决策需求图描述的DMN模型的仿真工件信息。

双击工件打开DMN仿真窗口，您可以在其中运行决策模型的仿真、执行验证、生成代码和生成测试模块。
