图表工具箱
“图表”工具箱页面提供了各种图表工件，以简化模型中图表的创建。图表工件表类型中描述了每种类型的图表工件。
您可以通过将图表工件从工具箱页面拖到图表上来创建新的图表。 双击新工件打开一个对话框，您可以在其中指定图表的参数和数据源。

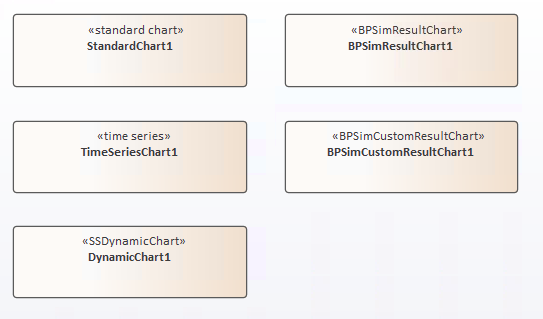

图表工件的类型
类型 |
描述 |
也见 |
|---|---|---|
|
标准图表工件 |
标准图表A提供了针对模型中数据的某个方面生成图表或图表工件功能它将三个“图表详细信息”选项卡添加到元素“属性”对话框的标准选项卡中。 将元素添加到图表后，双击它。元素“属性”对话框将自动在“图表详细信息 -源”选项卡中打开。定义图表类型和数据源，然后继续定义要应用的任何过滤器以及图表的显示方式。 一旦定义了图表，每当您打开父图时它都会自动显示最新信息。 |
标准图表 |
|
时间系列图表工件 |
A系列图表工件提供了生成模型属性随时间时间的线性图的功能。 将元素添加到图表后，双击它。“元素属性”对话框将自动在“图表详细信息 -源”选项卡中打开。定义要从中提取数据的包，以及采样数据的时间间隔。然后继续定义图表的外观。 一旦定义了图表，每当您打开父图时它都会自动显示最新信息。 |
定义时间系列图表 |
|
动态图表工件 |
动态图表工件是图表打开时可以动态设计和渲染的图表元素。 动态图表完全依靠代码来定义其系列、样式和内容，并完全由客户端通过自动化接口进行管理 - 通常是插件和脚本。 |
动态图表 |
|
BPSim 结果图表工件 |
当BPSim 仿真引擎已安装并在系统上注册后，BPSim 结果图表工件将出现在工具箱的“图表”页面中。该工件生成一个图表，反映从一系列标准 BPSim 模拟中选择的结果。 |
BPSim图表 |
|
BPSim 自定义结果图表工件 |
当BPSim 仿真引擎已在系统上安装并注册后，BPSim 自定义结果图表工件将出现在工具箱的“图表”页面中。该工件生成一个图表，反映从一系列定制的 BPSim 模拟中选择的结果。 |
BPSim图表 |
