动态视点工具箱

图表工具箱的动态视点页面提供了许多元素，可以主动刷新Enterprise Architect界面及其在各种上下文中显示的信息。例如，工作集会应用所需的对话框和屏幕组合，而脚本小程序会执行JavaScript代码，根据模型数据的最新变化更新元素显示和属性。

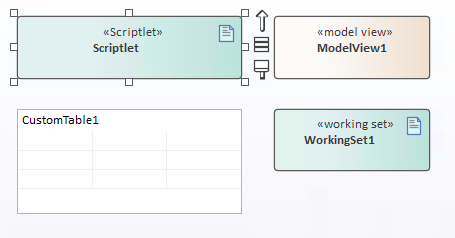

动态视点工件的类型

类型	描述	也见
Scriptlet工件	A工件提供对Enterprise Architect的 API 的访问，以帮助您：通过 API 使用单元引用（ A : 1 、 A :2 等）更新网格样式图表自动更新动态属性将视觉变化应用于元素、名称和标记值验证图表中的模型元素填充表在仪表板中渲染图形元素根据规则动态地对元素进行颜色编码一个图表上可以有多个 Scriptlet，并且可以在多个图表上使用相同的 Scriptlet。只需将 Scriptlet 图标拖放到图表上，然后双击元素即可打开代码编辑器。每次打开图表时，都会运行附加到 Scriptlet 的JavaScript代码。您也可以根据需要手动运行Scriptlet 代码。
模型视图工件	A模型视图工件提供了在模型中的数据段上生成表格模型视图图表的功能，使用自定义# 提取# 搜索。将元素添加到图表后，双击它。元素“属性”对话框会在“图表详细信息-源”选项卡中自动打开。定义# 搜索以提取并制表信息。一旦定义了图表，每当您打开父图时它都会自动显示最新信息。	定义模型视图图表
定制库表工件	自定义库表A生成一个图表object ，该对象以类似于电子表格的网格格式显示自定义数据，并在适用的地方提供有关元素、图表或项目管理工件额外“非建模”信息。	定制库表工件
工作集工件	工作集工件定义A工作集，用于打开各种窗口、图表和视图，重新创建您经常使用的工作环境。要创建或修改工作集，请右键单击元素并选择“编辑工作集”选项要执行工作集以打开定义的窗口和视图并执行任何命令，请双击元素	工作集
