显示类的已实现接口
如果您正在对由类直接实现的接口进行建模，则可以将每个接口呈现为“棒棒糖”样式的接口节点，该节点从类的左侧突出。
考虑这个例子：

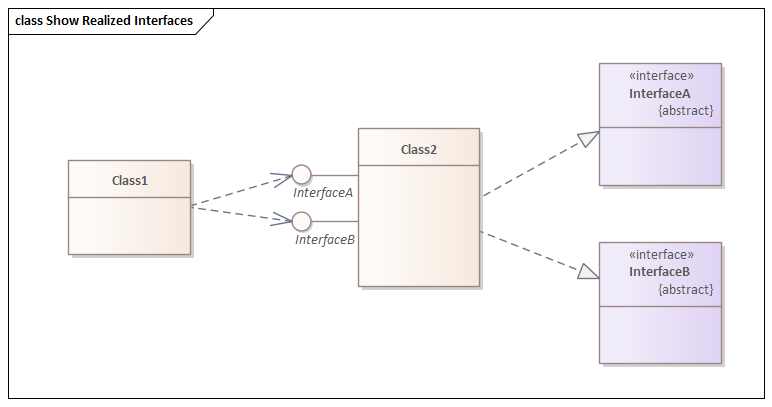

Bank类实现（或提供）了网上银行接口。如果您想用可见的特征和属性填充元素，该图将是一个有用的描述这种简单关系。但是，在更复杂的图表中，如果包含更详细的已实现（和依赖）接口，您可能不想显示定义每个元素的所有信息。因此，您可以将已实现的接口表示为“棒棒糖”节点，并从图表中移除原始接口元素（但不要从模型中移除）。
进而
要将某个类实现的接口描绘为节点，请右键单击类并选择“特征|显示已实现的接口”。此设置仅适用于所选类，并且可以随时更改。如果关闭此选项，则在本例中，节点和接口元素均不会显示。如果重新打开此选项，则节点将重新显示。
注记
- 有多种机制可以显示一个接口由一个object实现并被另一个对象需要，包括使用曝露接口元素；然而，表示这种交互的最简单方法是在“实现” object和“使用” object之间创建一个组装连接器
