用例图

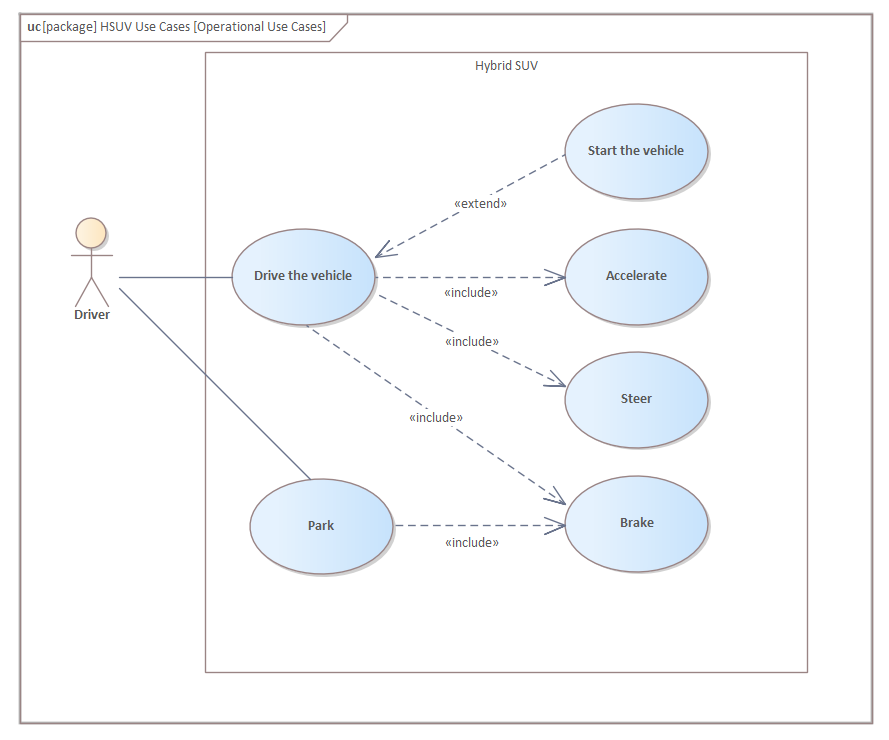

用例图用于定义和查看用例以及从系统中获取价值的参与者。用例图描述了参与者和用例之间的关系，将用例包含在定义系统边界的边界内；根据定义，演员位于边界之外。尽管用例图看起来很简单，但它是一种功能强大的通信设备，它描述了外部角色从与系统交互中获得的价值或目标。每个用例均可通过描述，约束和任意数量的场景进行详细说明，这些场景包含Actor和系统为实现所需目标而交替执行的步骤集。

元素

用例图中可能出现的主要元素是：

• 边界
• 演员
• 用例
• 情境

出现在用例图中的主要连接器是：

• 沟通路径
• 概括
• 包括
• 延伸

工具类

除了用例图本身之外，还有多种可用于处理用例的工具。这些包括：

• 方案窗口 -提供详细描述每个方案的描述，约束和步骤的方式
• 文档生成器 -允许以多种格式创建公司，报告或临时文档，包括docx，pdf和rtf
• 可追溯性 -提供元素与其他模型元素之间关系的层次结构视图

• 责任窗口 -提供元素的重要职责的综合视图，包括约束，需求和方案
• 关系矩阵 -允许在矩阵中可视化需求（或其他元素）与其他元素（例如利益相关者）之间的联系

用于处理用例的主要工具是“方案”窗口，这是用于处理用例和方案的全面的专用工具。该工具可用于定义用例及其场景和约束的详细信息，为定义用例的传统基于文本文档的方法提供了有效的替代方法。这样可以确保用例图和用例的文本详细信息及其场景和约束都包含在同一模型中，并且可以进行跟踪。

如果出于合同或流程原因需要用例以文档格式提供用例，则可以使用内置的文档引擎从模型自动生成用例报告。

场景构建器

用法

用例图可用于定义用例及其场景和约束的详细信息。这是通常用于定义用例的传统基于文本文档的方法的一种受欢迎的替代方法。这样可以确保用例图和用例的文本详细信息及其场景和约束都包含在同一模型中，并且可以进行跟踪。如果出于合同或流程的原因要求用例以文档格式显示，则可以使用内置文档引擎从模型自动生成用例报告。
