块定义图

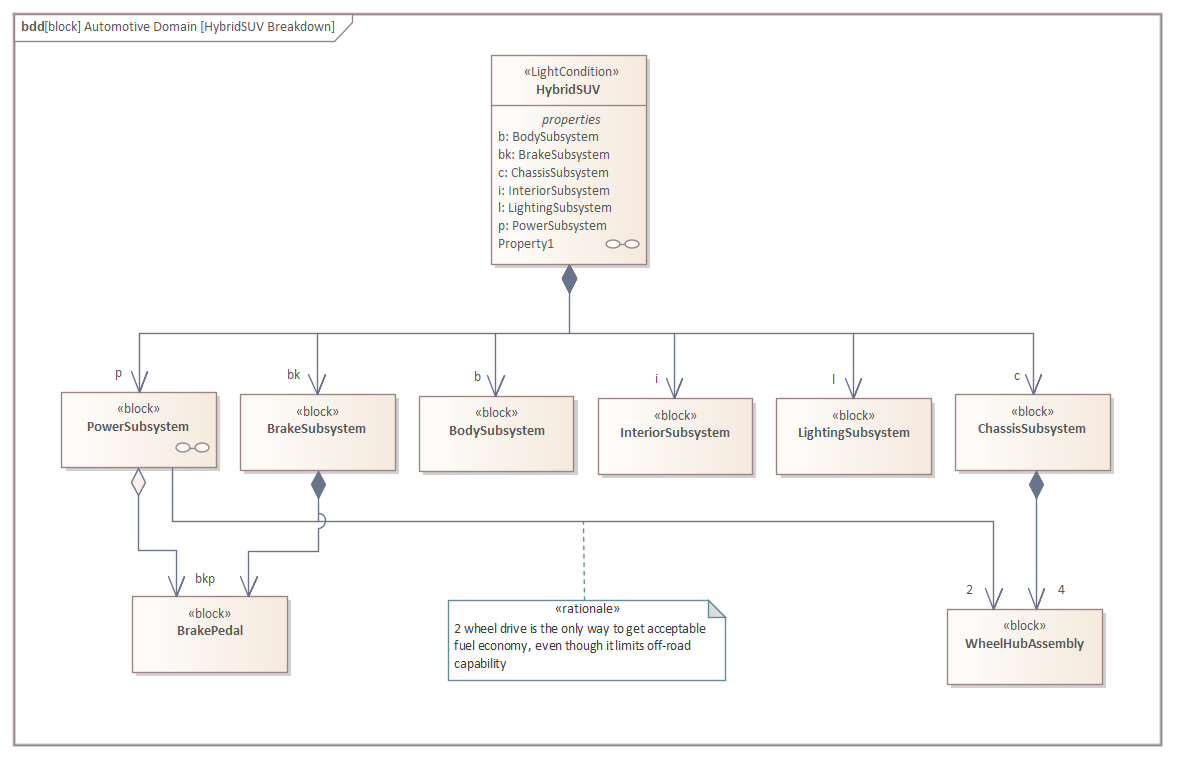

块定义图是SysML图中最普遍的一种，用于以属性，操作和接收的形式对块进行建模，包括它们与其他元素（包括其他块）的关系及其功能。块是系统描述的模块化单元，并提供了一种将系统建模为模块化单元的图或树的方式。其他元素（例如“约束块”和“属性”）也可以出现在图表上，并有助于描述正在建模的系统。有关更多信息，请参见“ 块定义图”主题。

元素

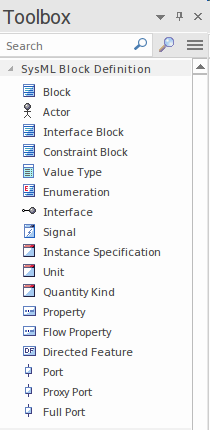

可以在“块定义”图中出现的主要元素由“图工具箱”提供，用于此图类型：

可以在“块定义”图中出现的主要连接器如下所示：

工具类

各种工具可用于结构建模和块定义图，包括：

• 图表过滤器-允许用户从图表中过滤元素以实现更具体的关注，
• 平移和缩放-使建模者或查看者可以轻松地在大型图表中移动，
• 电子表格（CSV）导入和导出-允许从模型导入或导出电子表格中的内容，
• 文档-允许以各种格式从模型生成正式或非正式文档，
• 可追溯性-提供元素与其他模型元素之间关系的层次结构视图，
• 责任窗口-提供元素重要职责的综合视图，包括约束，需求和方案
• 关系矩阵-关系矩阵允许在矩阵中可视化模块（或其他元素）与其他元素（例如需求和用例）之间的连接。

用法

块定义图是一个通用图，可用于描述系统的结构方面。
