认识SysML图
SysML的图可以视为画布的类型，工程师可以在其中创建构成模型一部分的工程概念的可视表示。有九种SysML图表类型，每种类型都专注于问题或解决方案的特定方面。虽然图表类型通常包含不同类型的元素，但是它们都符合以下标准表示形式：包含的框架，标题和内容区域。
本节描述了在使用图表时可以使用的一些最有用的工具和功能，但是还有许多其他有用的工具和功能。欲了解更多信息，请参阅图表 帮助主题。
图框
图框是一种视觉设备，将图上的元素和关系封装在一起。框架分为两部分：
- 标题区域 ，包含框架内模型元素的限定名称，如果与框架关联的默认名称空间中不包含该名称，则提供该名称。它具有以下形式：
- 包含组成图表的可视元素的内容区域
默认情况下， Enterprise Architect在图窗口中显示框架，但是根据SysML规范，可以抑制框架以创建更简洁的图表界面。 （请记住， Enterprise Architect方便地在图标题中显示框架标题信息）。
可以在需要时重新打开框架，并且可以将发送到剪贴板或打印机的图表配置为显示框架，而不管它们是否已隐藏在用户界面中。
如果设置为non-selectable，框架将自动调整大小以适应图的边界，从其默认大小开始扩展，但不会缩小。但是，可以将它们选择和调整以适合建模者的喜好。
请注意，显示在Enterprise Architect版本14.0或更高版本中应用的图框架的图在版本14.0之前的版本中打开时将在图上绘制父对象。
图表说明（注释）
除了标题中包含的元信息之外，图表还可以具有描述，这对于新手了解图表的目的和意图很有用。可以在图的注释窗口中添加，查看和维护描述，
通常创建一个图来描述模型或系统的各个方面。虽然图表本身以及其中包含的元素和连接器讲述了一个故事，但通常需要以一些描述性文本的形式为图表添加一些附加信息。例如，此文本可能是：
- 描述图表的目的，
- 强调如何解释该图，
- 包含指向模型中其他信息的链接，
- 提供所用符号的说明。
这些注释将生成为文档，并通过WebEA界面可见。

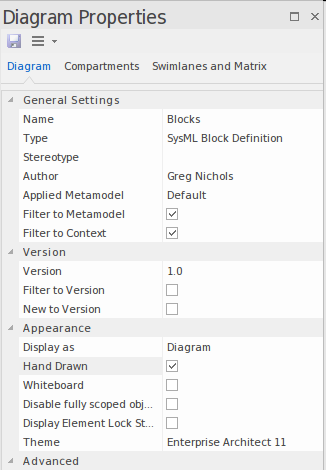

图表属性
每个图都有一系列在元级别描述图的属性，其中包括：
- 创建图的日期，
- 修改图的日期，
- 创建图表的模型作者，
- 手绘和白板模式
- 视觉主题等等。
此外，还有一个选项卡专门用于指定在图中可见的隔室，另一个选项卡用于指定矩阵和泳道。

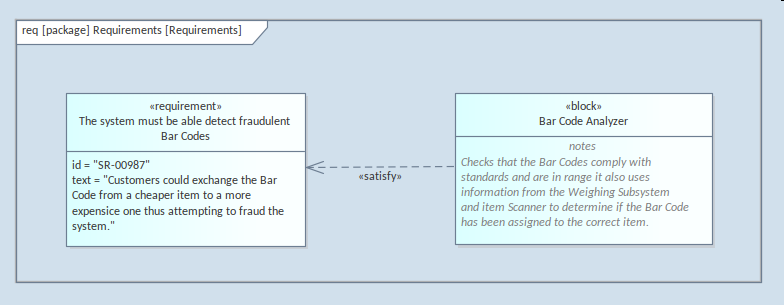

改变主题和外观
Enterprise Architect提供了一种使您可以将所选主题应用于设备上显示的所有图表的功能。您可以使用它来创建图表的特定样式，并且可以影响颜色，字体，渐变，线条粗细和背景图像（平铺）。这是一种有用的机制，它可以使图表更具吸引力或统一其外观。
也可以为每个图表元素分别设置颜色和样式，作为默认设置（每个元素出现在其中）或仅为当前图表上的元素设置。
图的替代可视化
Enterprise Architect符合SysML规范并提供了建模工具中期望的所有图表功能，同时为建模人员提供了多种方式来使建模者以不同方式查看图表，从而带来了图表及其元素的丰富可视化效果。这些包括：
- 规范视图 -以熟悉的文字处理器或电子表格格式显示元素，从而允许更新元素和文本
- 列表视图 -在列表中显示可以排序和分组的元素，并更新字段
- 内联规范视图-在与规范视图相似的叙述视图旁边显示图
- 甘特图视图 -在甘特图视图中显示元素，显示资源分配和其他时间信息
此外，可以通过两种模式来查看该图，这些模式会更改适合于演示的图的外观，从而增加吸引力并减弱对基础建模语言的严格性的关注。
用替代图像产生吸引力
作为模型的一部分创建的图旨在将想法传达给受众，并且通过使用图像，通常可以更好地将图的意图传达给非技术或商业受众。 Enterprise Architect提供了一种机制，可以用多种格式的图像（包括基于矢量的图像）来替换系统建模语言的原始（有时是令人讨厌的）图形表示法。
该图像可以应用于图表中的图像的每个实例，也可以仅应用于特定的图表。可以将一组默认图像导入Image Manager，或者用户或团队可以自由创建特定于特定域或行业的自己的图像。

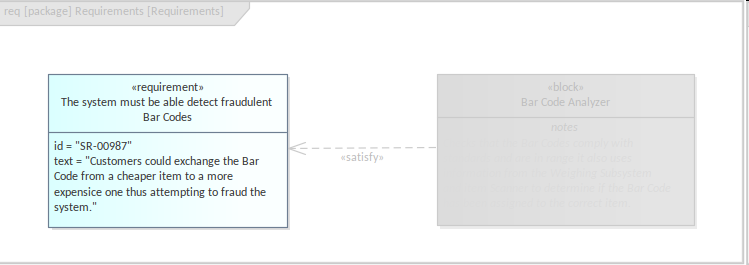

图表过滤器
图表过滤器提供了一种机制，可以过滤掉图表中不感兴趣的部分或元素列表，仅保留与视图相关的元素和连接器。可以为元素或连接器定义过滤器，并且可以设置多种条件，例如，过滤出自里程碑日期以来所有状态为“已验证”的元素。更简单地，可以滤除元素类型或构造型。不符合条件的元素可以隐藏，灰度或简单地变暗（淡入），以便可见但不突出。
图例
图例提供了一种描述图中使用的元素和连接器的方法。图例可以动态更改图表中元素和连接器的外观，例如，根据元素属性或“标记值”更改填充颜色，线条颜色和线条宽度。
可以创建任意数量的图例，并将它们应用于一个或多个图。
