顺序图

序列图是一种交互图,它显示对象之间的时间顺序交互。该图有两个轴。垂直轴代表时间,水平轴代表参与互动的对象,通常以最能阐明互动的方式进行排序。这些图起源于软件交互的建模,但是它们可以与系统工程一起使用,以说明元素(例如,块)应如何交互,或者在实际中说明它们如何交互。

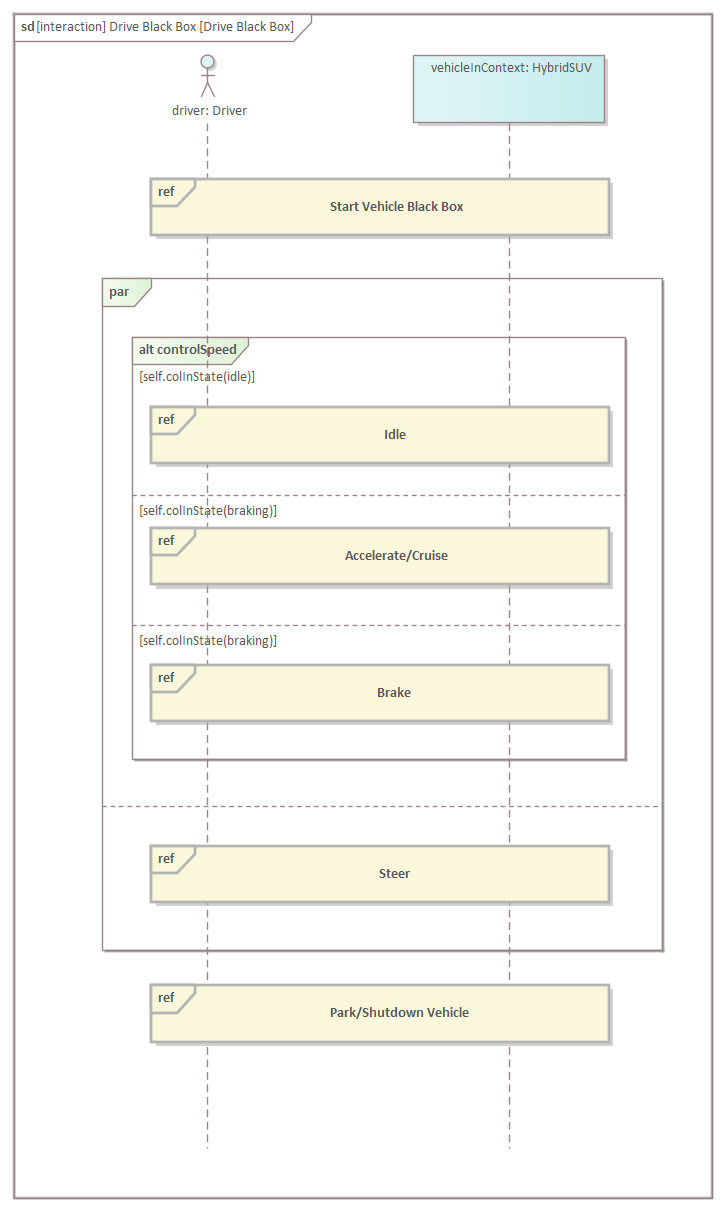

该序列图显示了驾驶员和车辆之间的交互和消息流的序列。该图表示“驾驶汽车”用例的必要交互。交互由“ AutomotiveDomain”块拥有。

元素

可在参数图中显示的主要元素是:

  • 序列
  • 分段
  • 终点
  • 图门
  • 状态/延续

可在参数图中显示的主要连接器是:

  • 信息
  • 自我讯息
  • 递归
  • 相依性

工具类

行为建模和活动图可以使用多种工具,包括:

  • 图表过滤器-允许用户从图表中过滤元素以实现更具体的关注,
  • 平移和缩放-使建模者或查看者可以轻松地在大型图表中移动,
  • 电子表格(CSV)导入和导出-允许从模型导入或导出电子表格中的内容,
  • 文档-允许以各种格式从模型生成正式或非正式文档,
  • 可追溯性-提供元素与其他模型元素之间关系的层次结构视图,
  • 责任窗口-提供元素重要职责的综合视图,包括约束,需求和方案
关系矩阵-关系矩阵允许活动(或其他元素)与其他元素(例如块,需求和用例)之间的连接在矩阵中可视化。

用法

我们正在对系统建模的事实表明,它具有一定程度的复杂性,如果不使用工具就无法管理。序列图可用于表示系统场景,这些场景显示了系统的各个部分如何相互作用以实现某些指定的结果。消息在表示对象生命周期的生命线之间交换,消息表示对象发送和接收的操作或信号。
