需求图

需求图用于创建和查看需求及其与其他元素(包括其他需求)的关系。需求可以在任何级别上指定,从战略性企业或业务需求到利益相关者需求,再到底层工程甚至软件和过渡需求。有关更多信息,请参见需求建模主题。

可以通过多种不同方式查看此图中包含的元素,包括:

  • 规范视图 -允许在单独的可停靠窗口中以文字处理器或电子表格格式显示元素及其注释
  • 内联规范视图 -允许并排查看叙述形式的图及其元素列表
  • 列表视图 -允许在可以排序的列表中查看图元素,并按属性对元素进行分组
  • 甘特图视图 -允许将图表元素表示在甘特图上,该图显示了随着时间的推移如何利用资源

元素

需求图中可能出现的主要元素是:

  • 需求
  • 测试用例

需求图中可能出现的主要连接器是:

  • 遏制
  • 跟踪
  • 复制
  • 派生
  • 校验
  • 细化
  • 满足

工具类

需求建模可以使用多种工具,包括:

  • 规范管理器-允许用户使用电子表格或文字处理器类型的格式处理需求
  • 电子表格(CSV)导入和导出-允许从模型导入或导出电子表格中的内容
  • 文档-允许以各种格式从模型生成正式或非正式文档
  • 可追溯性-提供元素与其他模型元素之间关系的层次结构视图
  • 责任窗口-提供元素重要职责的综合视图,包括约束,需求和方案
  • 关系矩阵-允许在矩阵中可视化需求(或其他元素)与其他元素(例如利益相关者)之间的联系
  • 思维导图-提供记录会议进度的方式,例如记录利益相关者的需求

这些需求工具中最普遍的可能是规范管理器,它将提供一种欢迎且熟悉的方式来处理诸如需求或约束之类的文本规范。规范管理器可用于查看包或图中包含的元素列表。

用法

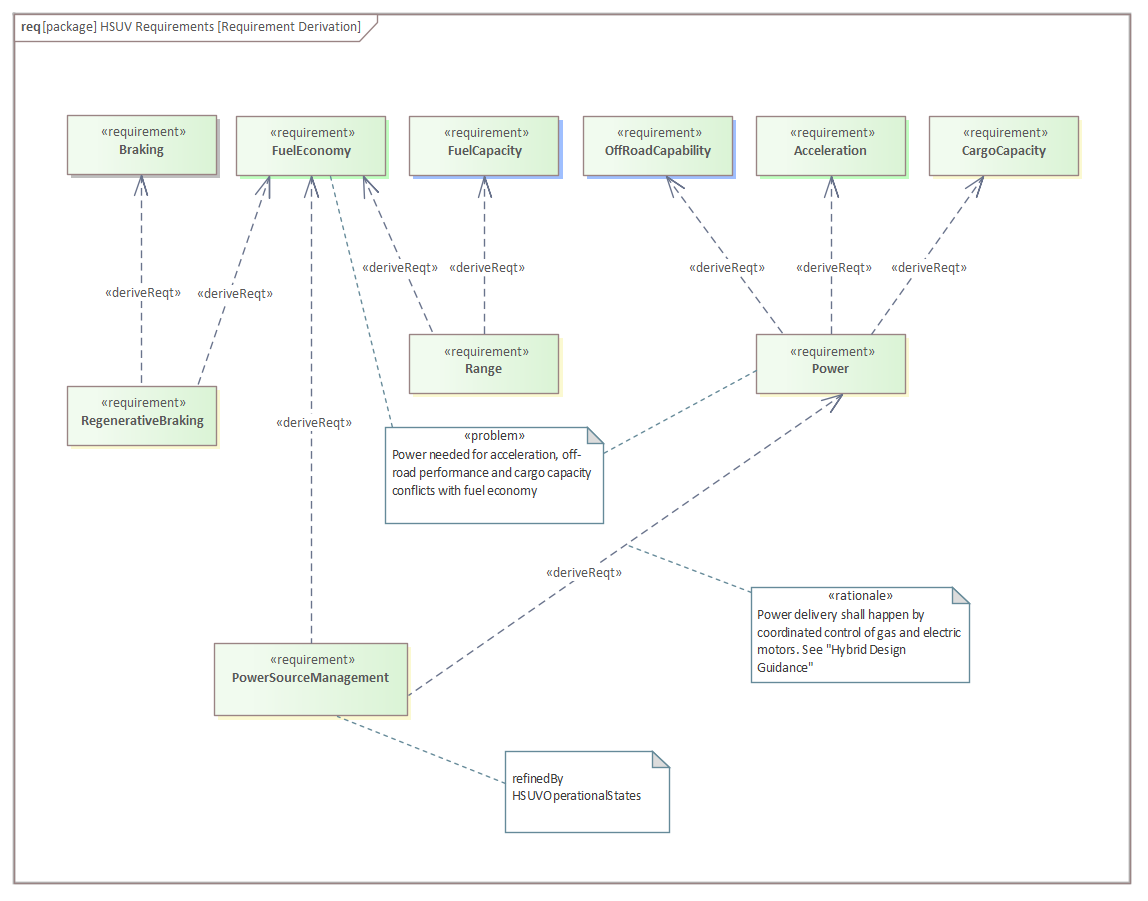

需求图可用于使用包含关系显示需求的层次结构,从而使查看者可以看到需求的结构关系。但是,当在需求图中使用其他关系(包括其他需求)与其他元素一起查看需求时,这是最引人注目的。这样的一个例子是需求和测试用例或需求与解决方案的组件之间的关系。
