创建词汇表作为包结构

使用建模方法定义词汇表提供了极大的灵活性，并具备对话框列表方法所不具备的附加特征。在这种方法中，词汇表、类别和术语本身均被建模为“一等公民”。这使得类别和术语能够位于浏览器窗口中并以图表形式可视化，并且术语能够参与到用于模型其语义和词汇联系的关系中。术语可以定义其他属性，例如别名或状态，或任何用户定义的属性，例如“Custodian”。还可以添加指向用于定义或阐明术语的在线资源的超链接，并发布讨论以促进必要的协作，确保所有利益相关者就术语的名称和含义达成一致。结合使用包和元素锁定特征和“安全性模型，可以将词汇表内容的创建和更新治理和细粒度控制添加到术语级别。

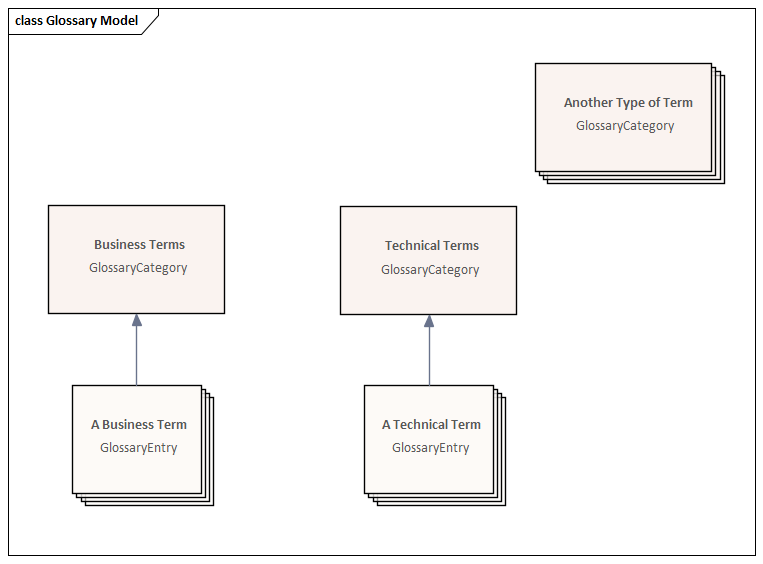

您可以使用模型结构来定义项目词汇其中，词汇表本身由一个包表示，而每种类型的术语（例如业务术语或技术术语）由一个子“词汇表类别包”表示，该子“词汇表类别包包含定义这些术语的“词汇表条目”元素。该结构类似于下图：

Glossary包是整理词汇表内容的可选便利工具 - 词汇表加载器搜索并作用于Category包，其Entry元素实际上可以存在于模型中的任何位置。

重新加载词汇表后，您在结构中创建或编辑的任何内容都将生效。也就是说，词汇表中定义的术语会带有下划线，并且当您将光标移到该术语上时，该术语、类别和定义会显示在术语旁边的弹出文本框中，或显示在屏幕左下角的状态栏（具体取决于您在“首选项”对话框的“窗口行为”页面中设置的位置）。

使用此方法的优点是：

  • 您可以设置结构来快速创建功能词汇表
  • 在图表或浏览器窗口中添加、更改和删除术语类别非常容易
  • 您在对定义术语进行分类和更改类别方面具有很大的灵活性
  • 您可以轻松快速地添加和编辑术语描述和定义
  • 词汇表术语可以连接在一起来定义语义和词汇关系
  • 可以在任何级别设置安全性，以对条款应用治理和联合控制
  • 可以发布讨论以帮助定义和澄清术语的含义
  • 可以将内置或用户定义的属性添加到用于定义元级信息的术语中，例如状态、别名、业务或技术保管人等
相同的建模原则用于管理您在Enterprise Architect中输入的文本的翻译；请参阅创建翻译词汇表模型帮助主题。

从Enterprise Architect 1版开始，此特征可用。

设置词汇表模型

  1. 设置词汇表模型第一步是找到或创建词汇表的父包。父包可以是根、视图、模型包（由模型构建器创建）或一个或多个简单包。您的选择取决于您希望词汇表结构在整个项目中的布局。
最简单、最结构化的方法是使用模型生成器创建模型。
  1. 在浏览器窗口中，单击术语表的主机根、视图或包（可能在项目的管理或资源部分中）。
  2. 点击浏览器窗口工具栏中的New Package icon.图标，弹出模型构建器对话框。

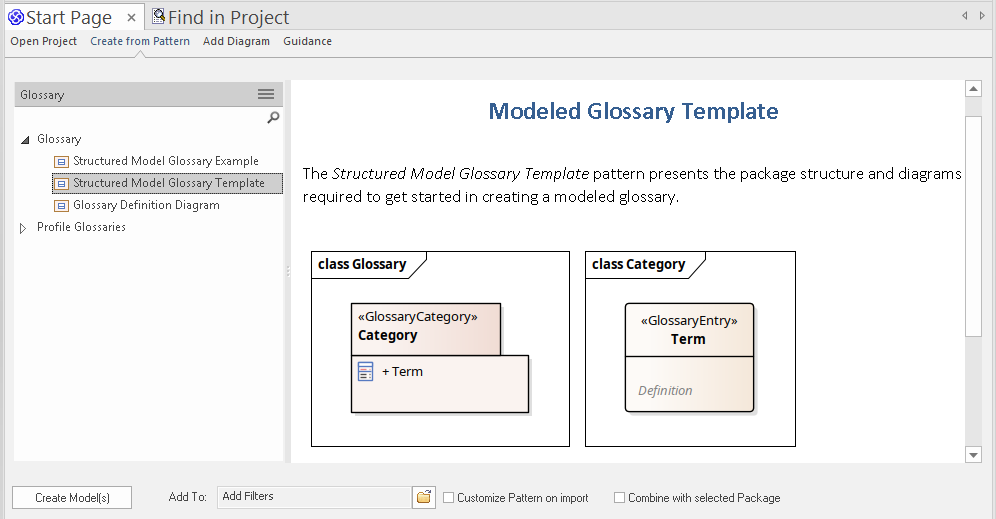

  3. 点击选项卡名称下方的<视角名称>按钮，然后选择“发布 | 词汇表”。“词汇表蓝图模式列表随即显示，其中包含一些将在本主题后面描述的选项；对于此过程，请点击“结构化模型词汇表模板”。
  4. 点击创建模型按钮，浏览器窗口的 host包下会添加A Glossary包，其中包含一个 Glossary 图表和一个 <<GlossaryCategory>>包，而 <<GlossaryCategory>> 包又包含一个 Category 图表和一个 <<GlossaryEntry>>元素。
  5. 在浏览器窗口中，点击 <<GlossaryCategory>包，然后使用属性窗口（如果未打开，请按 Ctrl+2）将名称更改为代表第一个词汇表类别的名称，例如“业务术语”。对 <<GlossaryCategory>>包中图表的名称执行相同操作。
  6. 在浏览器窗口中，单击<<GlossaryEntry>>元素并将名称更改为当前词汇表类别中的第一个词汇表术语；例如“BPMN”。
  7. 在元素的注记窗口中（如果窗口未打开，请按 Ctrl+3）键入术语的描述或定义。
现在您已经有了词汇表模型的结构，其中包含一个术语类别中的一个术语定义。

在浏览器窗口中右键单击任意GlossaryCategory包或GlossaryEntry元素的名称，然后选择“重新加载词汇表”选项。在模型中选择一个object ，并在注记窗口中输入术语，然后将光标移到该术语上。您将在弹出的文本框或状态栏看到术语的描述或定义，具体内容请参阅“首选项”对话框中的定义。

如果描述太长，无法在初始位置显示，请按住 Ctrl 键并单击鼠标左键以显示项目词汇视图。这将显示所有词汇表项目的详细信息，包括每个项目的定义。

如果某个术语有多个定义（可能出现在多种技术和/或预定义文本翻译中），则所有定义都会显示在工具提示中，尽管它们在项目词汇视图中作为单独的项目列出。

向模型添加类别和术语

设置了词汇表模型的基本结构后，您可以创建更多类别并向每个类别添加术语。

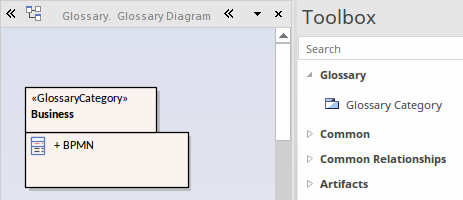

第一步是在浏览器窗口中双击词汇表图表名称将其打开。您将看到它包含初始的 <<GlossaryCategory>>包元素，而该包本身又列出了第一个 <<GlossaryEntry>元素。图表工具箱也会打开“词汇表”页面，其中包含“词汇表类别”图标。

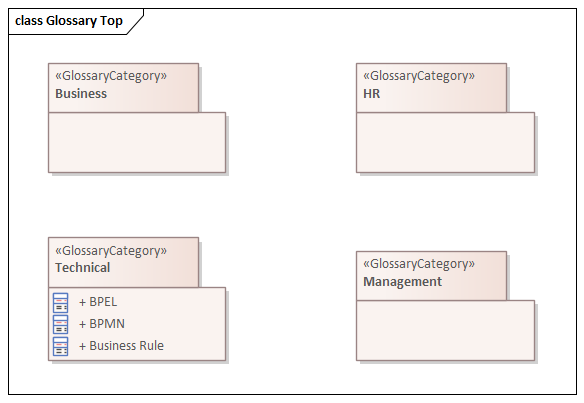

  1. 对于您想要将术语和定义分组到的每一个词汇表类别，请将“词汇表类别”图标从工具箱拖放到图表上，并为其命名，例如“技术”、“人力资源”或“管理”。图表和模型中都会创建A <<GlossaryCategory>>包。
  2. 保存图表。
现在您可以向每个类别添加词汇表术语。这只是一种方法——您也可以通过其他窗口和视图，或者直接通过浏览器窗口添加词汇表条目元素。请参阅“创建元素帮助主题。
  1. 双击第一个要定义术语的类别包。将打开A与类别同名的新图表，工具箱将显示“类别”页面，其中包含“词汇表条目”图标。

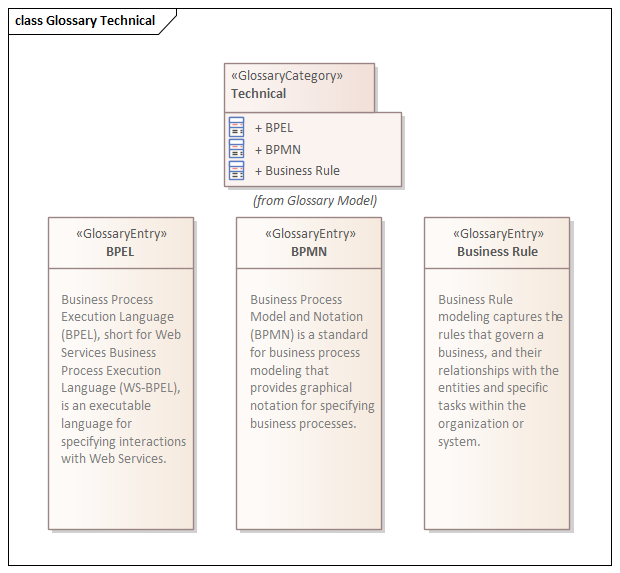

  2. 对于您想要在此类别中定义的每个术语，请将“词汇表条目”图标拖放到图表上。图表和模型中都会创建A <<GlossaryEntry>>元素。
  3. 双击元素，在“属性”对话框中，在“名称”字段中键入要定义的术语，并在“注记”面板中键入该术语的定义。点击确定按钮。您便开始构建与该类别相关的词汇表术语集。

    再次保存图表，右键单击任何GlossaryCategory包或GlossaryEntry元素的名称，然后选择“重新加载词汇表”选项以激活模型词汇表中的新术语。

创建特定领域的词汇表

您可以根据需求创建多种类型的词汇表，它们可以归入一个整体的 Glossary包，也可以分散在单独的 context-Glossary包下，甚至可以作为单独的GlossaryCategory包。词汇表类型的一个示例是自然语言翻译模型，该模型将在“创建翻译词汇表模型帮助”主题中讨论。其他词汇表类型包括特定于特定建模语言或开发领域的词汇表。

您可以从头开始创建特定领域的词汇表。不过， Enterprise Architect提供了一些模式来帮助您加载一些现成的领域词汇表。要查看可用的词汇表，请在模型构建器”对话框中，点击 <perspective name> 按钮，选择“所有蓝图”，并将其下方的筛选字段设置为“词汇表”。

在列出的模式中，您将看到用于 BPMN 术语、SysML 术语、BABOK 术语和 TOGAF 术语的词汇表。您可以直接从这些模式创建词汇表，并在必要时添加或编辑术语定义。如果您所需的建模语言或领域没有对应的模式，您可以使用列出的模式之一，并更彻底地编辑生成的词汇表，使其适应您的语言或领域。

创建临时词汇表

无论您是否拥有结构化词汇模型，您都可能会发现需要快速定义或捕获一组术语，或者根本不考虑它们可能属于哪个特定类别。例如，您可能拥有一个完善的 SysML 词汇表，但决定定义一些更一般MBSE 术语或更本地化的公司术语。

在这些上下文中，您可以使用“词汇表定义图表模式创建一个空图，在其中创建GlossaryEntry元素，或者从浏览器窗口拖放任何其他类型的现有元素。只需考虑以下事项：

  • 图表名称应表明与词汇表的一些关系，例如“未分配的词汇表术语”
  • 元素名称应该代表术语和
  • 元素注记应提供适当的术语定义或描述
将元素添加到图表后，只需右键单击任何GlossaryCategory包或GlossaryEntry元素的名称，然后选择“重新加载词汇表”选项即可。元素名称和注记文本将添加到词汇表中，当您将鼠标悬停在文本中的术语上时，定义将显示在图表名称之前，以指示定义的保存位置。

注记

  • 在Enterprise Architect的企业、统一和终极版中，如果启用了安全性，则必须具有“管理词汇”权限才能创建、更新或删除词汇表类别和条目；如果未启用安全性，则您无需任何权限即可管理词汇表项目
  • 在模型中定义为包的词汇表类别不会在“词汇表详细信息”对话框中作为“类型”选项提供；要将对话框项分配到与模型项相同的类别，您必须在对话框中将该类别指定为新类型（单击“类型”字段末尾的图标）
  • 在项目词汇视图中，作为模型元素创建的项目（模型项目 = True ）与通过“词汇表详细信息”对话框生成的项目具有不同的上下文菜单选项；例如，您无法在项目词汇视图中添加或删除模型项
