信息视图风格
信息视图是一种替代符号，用于显示元素的简化视图，允许显示元素的名称、描述和其他选定的属性，而不是显示子特征的常规符号。此视图允许为非技术受众构建图表，或用于任何显示描述比建模语言定义的符号更重要的用途。
例如，数据库工程师通常需要查看库表的列和索引，而经理可能对查看与每个表相关的高级描述更感兴趣。
访问
|
上下文菜单 |
在图表上，右键单击元素|外观|启用信息视图 在图表上，右键单击元素|外观|信息视图属性 |
描述

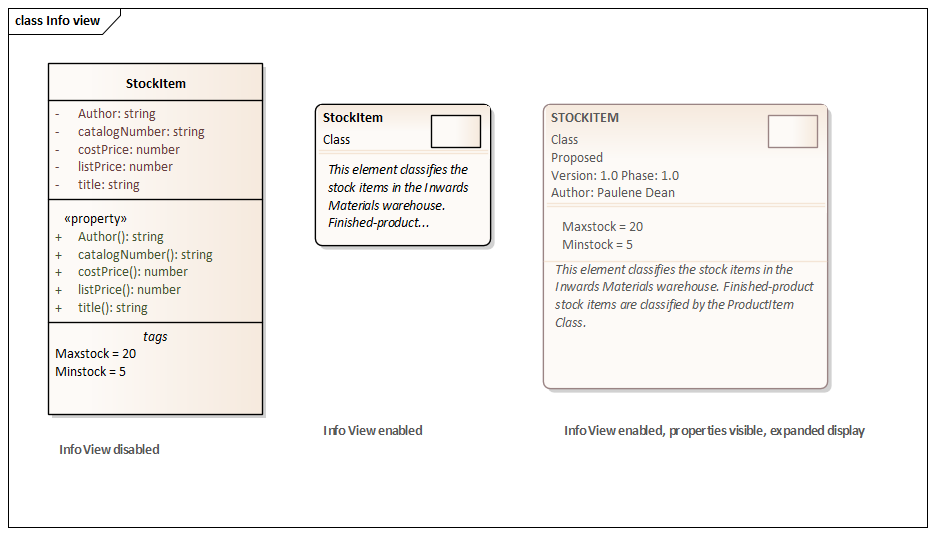

当您在元素上启用信息视图时，元素将呈现为圆角矩形，分为两部分。在：
- 上半部分左侧显示元素名称、类型和构造型；右侧显示元素原生形状的小图标
- 下半部分，至少显示一些元素的注记
注记可能不会显示在原始渲染上（如图所示），但在启用信息视图时会自动显示。它们以斜体显示，但以其他方式反映应用于元素中注记的任何格式。您可以取消选择信息视图属性选项来隐藏注记。
元素有一个最小尺寸；你不能拖动比这更小的元素。但是，如果您将信息视图中的元素减小到最小尺寸，当您再次选择“启用信息视图”选项以关闭信息视图时，元素将恢复到其原始大小以显示其所有可见内容。
元素左上角列出的属性是可自定义的。该列表默认显示元素类型和构造型（存在构造型的情况下），但您可以选择隐藏其中一个或两个属性，并显示任何或所有元素相、版本、状态、作者和（对于需求组中的元素）优先级。当信息视图被禁用时，这五个属性不会显示在元素上。您还可以隐藏元素上的原生形状图标，以大写字母显示元素名称，并在信息视图中显示元素的标记值和/或维护隔间（每个隔间还必须在图表“属性>元素”页面或元素“隔间可见性”对话框中启用）。
要自定义显示的属性：
- 右键单击元素并选择“外观|信息视图属性”选项；将显示“可见属性”对话框。
- 选中每个要显示的属性对应的复选框，并清除每个要隐藏的属性对应的复选框。
- 单击确定按钮。
注记
- “信息视图”元素图标反映了原始元素的填充和线条颜色；如果在“首选项”对话框的“图表>外观”页面上选择“使用元素组样式”选项（选择“开始>外观>首选项>首选项”功能区选项），这些将是分配给每个元素类型的颜色，否则它们将是标准元素填充和线条颜色；通过选择“应用元素颜色”复选框，可以将分配给原生形状元素的任何默认外观颜色应用于信息视图
- 信息视图样式与定制图表样式不兼容；你不会将两种风格应用到同一个元素上
