ERD 到数据模型变换
实体关系图表(ERD) 到数据模型转换功能可将 ERD 逻辑模型转换为针对默认数据库类型的数据模型，以便生成 DDL 语句并在系统支持的数据库产品中运行。在进行转换之前，您需要为每个属性定义通用数据类型，并选择一种数据库类型作为默认数据库。转换完成后，即可自动生成数据建模图。
转换使用并演示了中间语言对许多特定于数据库的概念的支持。
概念
概念 |
定义 |
也见 |
|---|---|---|
|
库表 |
一对一映射到类元素上。 |
|
|
柱子 |
一对一映射到属性上。 |
|
|
主键 |
列出所涉及的所有列，以便它们存在于类中，并为它们创建主键方法。 |
|
|
外键 |
A特殊的连接器，其中源和目标部分列出了所涉及的所有列，以便：
|
转换外键 |
概括
ERD 技术可以处理概括所示。注记，复制继承目前仅支持两个级别。
示例

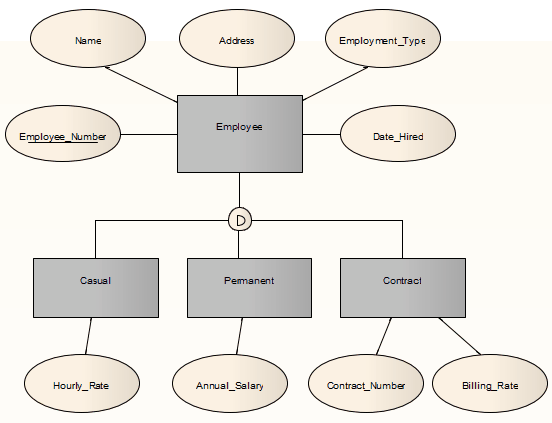

ERD 元素

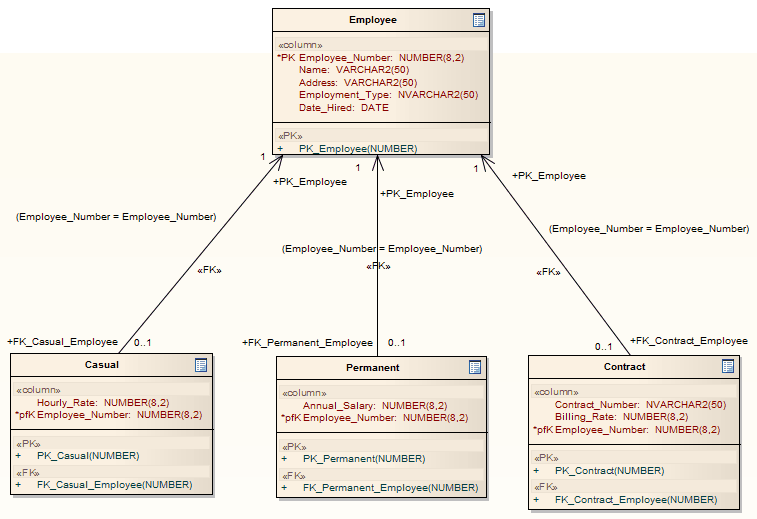

经过转化，成为Data模型元素
注记
- 有时你可能会回到 ERD，做一些更改，然后需要进行另一次转换；在这种情况下，为了获得更好的结果，在进行下一次转换之前，请务必删除前一个转换包
