C++变换

C++ 转换将平台无关模型(PIM)元素类型转换为 C++ 特定的类元素类型,并根据您在“首选项”对话框的“C++ 规范”页面上设置的从 C++ 属性创建属性的选项创建封装(生成 getter 和 setter)。注记,PIM 中的公共属性在 PSM 中转换为私有属性。接口上的所有操作都将转换为等效类上的纯虚方法。

示例

PIM 元素

UML Class diagram Platform Independent Model (PIM) in Sparx Systems Enterprise Architect.

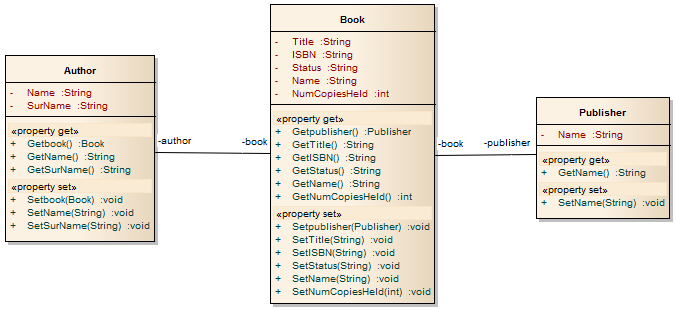

转型后成为PSM元素

UML Class diagram Platform Specific Model (PSM) in Sparx Systems Enterprise Architect.
