克隆图表作为新版本
在某些情况下，建模者需要临时克隆某个图表。即使建模者使用了“克隆包结构”功能，也可能随后将某个图表添加到原始结构中，然后可以单独克隆该图表，以确保包结构的两个版本保持同步。
创建当前模型图的克隆是一个由版本号驱动的简单迁移过程。图迁移过程会构建所选图的克隆，并使用用户定义的版本号进行更新。克隆图中包含的所有图元素都将作为链接元素迁移，以确保其封装与“As-Is”模型保持一致。
随着新图表版本的演变，您可以根据需要选择链接的图表元素并将其克隆到新图表的位置。这确保了模型资产在“现状”模型和“未来”模型之间继续无缝开发，而不会发生交叉。
由于您可以在单独的包中拥有一个克隆图表的序列，因此可能无法明显看出某个图表是克隆序列中的一个。您可以使用“显示图表版本”对话框检查某个图表是否有克隆。
访问
|
功能区 |
设计>图表>管理>克隆为新版本 |
创建新的克隆图
节 |
行动 |
也见 |
|---|---|---|
|
1 |
在“新版本号”对话框中，输入所选图表的（“未来”）克隆的版本号，然后单击确定按钮。 将显示“选择图表目标”浏览器。 |
|
|
2 |
浏览并选择克隆图的目标（“未来”）包，然后单击确定按钮。 该图表将被克隆到目标包，并自动在图表视图中打开。 |
示例
选择要克隆的图表。
选择“设计>图表>管理>克隆为新版本”功能区选项。
指定克隆图的版本号和目标位置。自动打开时审阅克隆图。

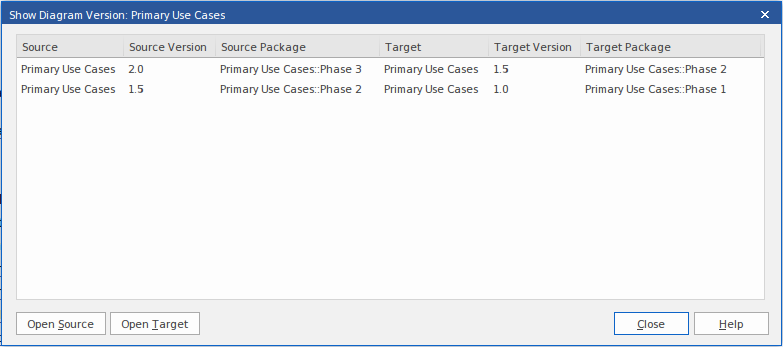

显示图表版本
克隆图表时，会在 t_xref表中添加一个自定义引用。此自定义引用会通过“显示图表版本”对话框提供有关克隆的信息。
要显示此对话框，请右键单击浏览器窗口中的图表，然后选择“显示图表版本”选项。
如果序列中有多个克隆，则版本将按最新版本列出，原始克隆将列在最后。
您可以通过单击“打开源按钮或“打开目标按钮来打开克隆图（源）或克隆图（目标）。
您还可以右键单击图表条目并从上下文菜单选项中选择：
- 源图表在图表视图中显示克隆图
- 打开目标图表-在图表视图中显示克隆图表
- 查找源图表- 在浏览器窗口中突出显示克隆图
- 查找目标图表- 在浏览器窗口中突出显示克隆图表
注记
- 克隆图将使用新输入的版本号进行更新
- 新结构中的浏览器窗口元素是来自“As-Is”包源的链接元素，并保留其“As-Is”版本状态
- 注记、文本和边界元素已随图表克隆到新版本中
- 物件和序列元素被复制到新版本中，带有新版本号，并通过跟踪连接器连接到原始版本元素
- 您可以在“选择图表目标”对话框中选择现有包或创建新的目标包
