内置元模型图表视图

“新建图表”对话框包含许多不同的视图，它们提供不同的调色板集，并聚焦于UML 、SysML、BPMN 和 UAF 等图表类型的目标。例如，如果您的目标是建模一个不包含高级特征的简单块定义图，那么“SysML 1定义图表”部分下的“块块视图”可能比使用完整的定义图集更好。此示例用于为本主题中的步骤提供值。

使用图表视图

节	行动	也见

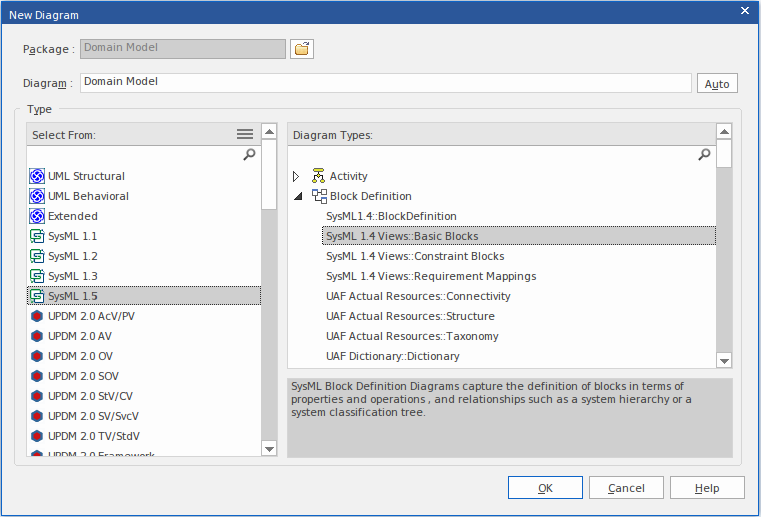

1	在浏览器窗口中，单击要放置图表的包或元素。打开“新建图表”对话框，选择“SysML 1视图::Basic Blocks”，然后单击确定按钮创建图表。	加新图表

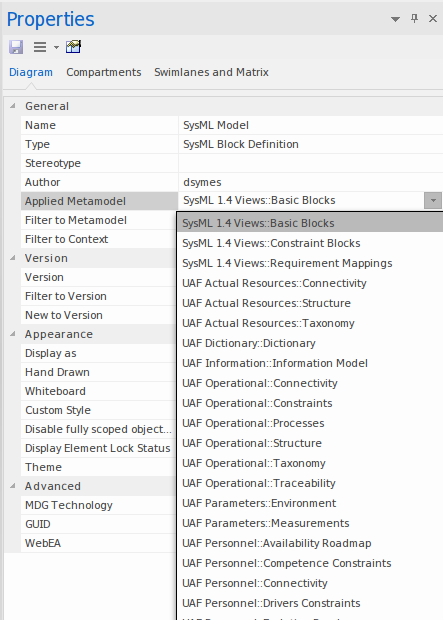

2	在已创建图表的属性窗口中，“已应用元模型”字段将显示已应用的图表视图。您也可以点击此字段中的下拉箭头，从列表中选择其他可用的图表视图。	图表属性- 常规

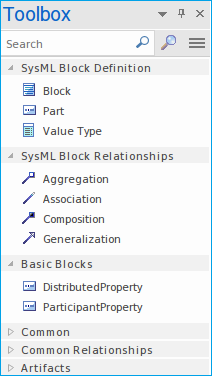

3	在图表工具箱，与图表视图相关的元素和关系的受限集合将是可见的。更改“应用元模型”选项列表中的图表视图将更改工具箱的元素和关系。	图表工具箱

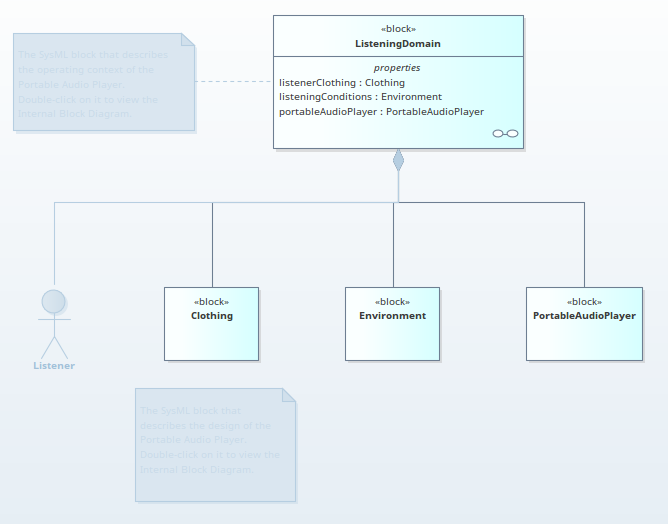

4	在属性窗口中选择“过滤器到元模型”选项，所有不属于当前视图集的元素将灰显。这允许您更正模型中任何不符合所选视图目的的部分，或者过滤掉可能需要存在但不属于当前建模目标的元素。
