自定义元模型图表视图

功能区

设计>图表>工具箱： >配置文件>元模型

键盘快捷键

Ctrl+Shift+3 ： >配置文件>元模型

创建配置文件图

在您的配置文件包中，创建一个新的包图表，然后在图表工具箱中打开“配置文件”页面（选择“设计>图表>工具箱”功能区选项，然后单击并选择“配置文件”）。

将“配置文件”图标拖到图表上并将其命名为“MyProfile”，选择添加一个名为“MyView”的子类图表并打开。

展开工具箱中的“元模型”页面并注记：

• '视图'元素，您可以使用它来创建自定义图表视图
• “公开”连接器，用于指定与自定义图表视图关联的工具箱页面的内容

添加视图规格

在配置文件中，您可以使用“视图”原型元素将新的自定义图表视图识别为现有内置或原型图的扩展。

将“视图”图标拖到配置文件图表上，并给元素命名；在我们的示例中为“MyView”。

定义新视图时，首先要考虑的是它应该支持哪种图表类型。接下来的两行展示了如何为UML图和配置文件图定义视图。

在这两种情况下，单击“扩展”图标并从视图规范拖动到图表类型元素，以创建扩展连接器。

扩展UML图表类型

要扩展基本UML图类型，请将“类”图标从工具箱拖到图上，然后在属性窗口上给出元素：

• 图表类型的确切名称（如内置图表类型帮助主题中所列），例如“逻辑”（对于类图表），以及
• 构造型 <<metaclass>>

结果是，在“新图表”对话框中，在UML部件图表类型下添加了一个额外的视图。

扩展分析图表类型

要扩展轮廓图类型，例如 BPMN 或 SysML 图类型，请将“构造型”图标拖到图上，并为构造型元素提供图类型的精确完全限定名称。

由于这是对外部构造型的引用，因此也应将其标记为“抽象”，以防止其被导出到配置文件中。为此，请打开属性窗口，展开“高级”部分，然后选中“抽象”复选框。

此示例显示先前创建的“MyView”，扩展了 GRA-UML部件图表类型。

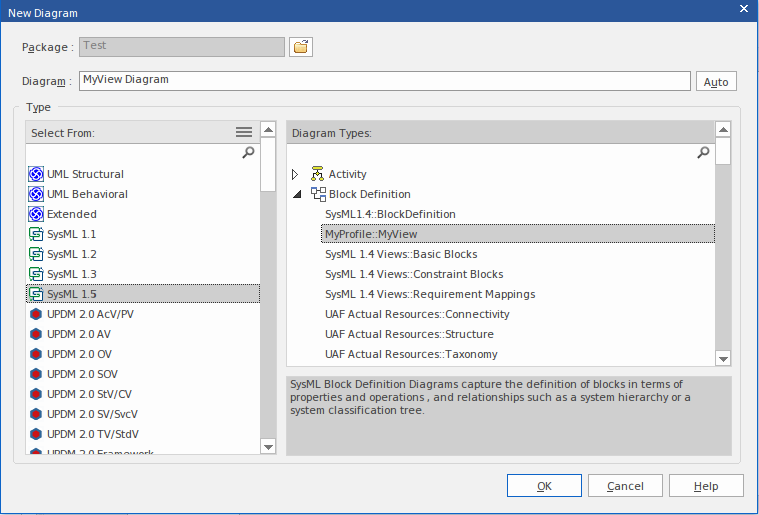

结果是“新建图表”对话框将显示我们在 GRA-UML 组件图下定义的视图。

注记：如果您不知道要扩展的图表类型的完全限定名称，请查询 API 以获取“Metatype”字段。在JavaScript控制台中，您可以使用：

? GetCurrentDiagram ().元类型

或者，在浏览器中选择图表，然后查看停靠的属性窗口，它将在MDG 技术下列出。

在图表视图工具箱中公开对象

Exposes 连接器将object添加到图表视图的工具箱页面。对于要添加到图表视图工具箱页面的每个元素和连接器，将“定义元素”拖到图表上，然后单击工具箱“配置文件”页面中的“公开”图标，并将光标从视图规范元素拖动到“定义元素”以创建连接器。

定义元素的类型取决于您是否公开基本UML元素或构造型元素，如下两行所示。

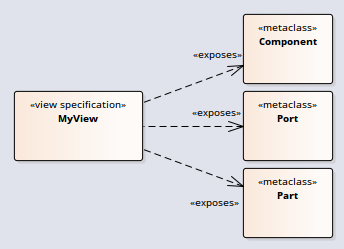

公开UML元素类型

如果您在自定义视图中使用基本UML元素或连接器，则对于每个元素或连接器：

1. 将“元类”图标从工具箱“配置文件”页面拖到图表上，并为其指定基本元素或它所代表的连接器类型的名称，
2. 在视图元素和 Metaclass元素之间添加 Expose 连接器

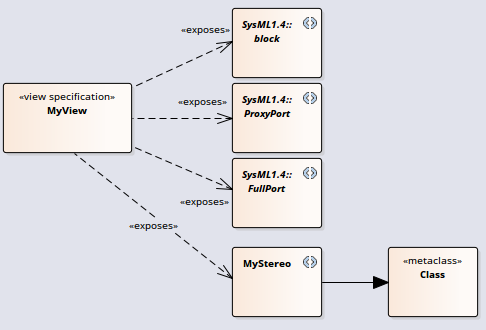

公开 Profiled元素类型

如果您在图表视图中定义新的构造型object ，或者使用已在其他配置文件中定义的构造型元素，那么对于每个元素或连接器：

1. 将“构造型”图标从工具箱“配置文件”页面拖到图表上，并为元素指定其代表的构造型元素或连接器的名称
2. 如果构造型是在另一个配置文件中定义的，则展开属性窗口的“高级”部分并选择“抽象”复选框
3. 如果此处定义了构造型，则将构造型扩展的基本元素添加到图中，并在构造型和基本元素之间创建扩展连接器
4. 在视图规范元素和构造型元素之间添加 Exposes 连接器

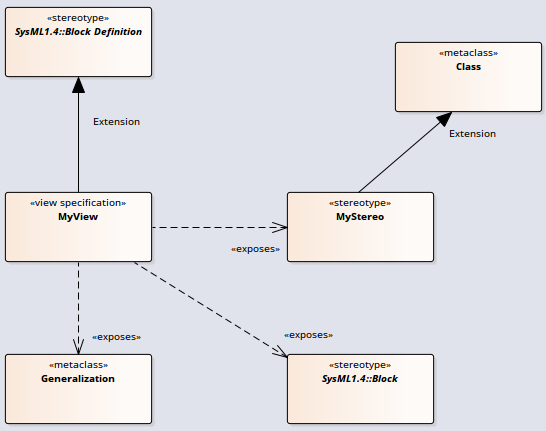

完成示例

参考表中 MyView类图（MyProfile 图的子图）前面的行：

1. 创建视图规范元素MyView。
2. 创建构造型元素SysML1.4::块定义并将其设置为 Abstract。
3. 使用扩展连接器将视图规范连接到 SysML1.4::块定义。
4. 创建一个名为“概括”的元素。
5. 创建一个名为 SysML1.4::块的构造型元素并将其设置为 Abstract。
6. 创建一个名为 MyStereo 的构造型元素和一个名为UML类元类元素，并使用扩展连接器将构造型连接到元类。
7. 将视图元素连接到概括元素、SysML1.4::块元素和 MyStereo元素，每个元素都有一个 Exposes 连接器。

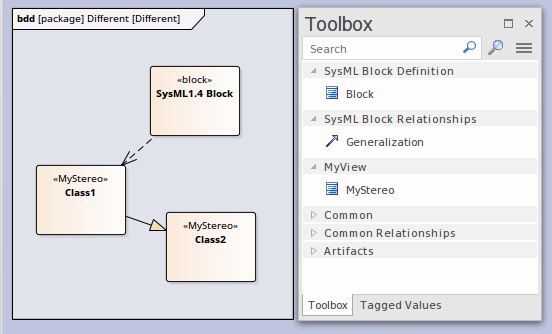

完成图表视图后，您可能会决定使用特定类型的连接器将某种类型的元素连接到同类型或其他类型的元素。您可以使用元关系连接器来定义这一点，如“定义元模型约束帮助”主题中所述。

保存视图规格图。您现在可以将其添加到MDG 技术文件作为其父配置文件的一部分；您将父配置文件添加到“ MDG 技术向导 -配置文件文件选择”页面。请参阅添加配置文件帮助主题。
