伪装交警

需要精心设计在StateMachine图中连接国家的过渡关系，以确保StateMachine代表Block改变其在现实世界中的状态所需要的自由。伪状态是用于沿过渡引导流的节点。节点可以出现在过渡路径的开始，结尾或结尾。伪状态的类型包括：

• 初始 -用于启动StateMachine
• Fork and Join-用于拆分和重新组合过渡
• 终止 -用于终止StateMachine
• 联接 -用于重新组合许多转换
• 连接点 -用于拆分过渡
• 入口和出口点 -在子机器状态的边界上使用
• 深浅历史 -退出复合状态时用作纪念

初始

初始伪状态是所有节点中最普遍的状态，代表区域的起点。一个区域中只能有一个Initial ，并且只能从Initial伪状态中出现一个过渡。因为这是起点，所以没有触发器或保护装置是没有意义的-当进入该区域时，伪状态只是激活，因此建模者可以定义效果。一些系统工程师将保留所有这些重要的伪状态图，理由是隐含其位置，但是将它们包括在内被认为是一种很好的做法，因为正式地，没有它们的起点是不确定的 。但是，通常的做法是不命名Initial伪状态。

当建模者使用可执行状态机或运行模拟以可视化Block实例在其生命周期内将要过渡的状态时， Enterprise Architect也将依赖于状态机的结构良好，并且每个区域都定义了初始伪状态。

叉和加入

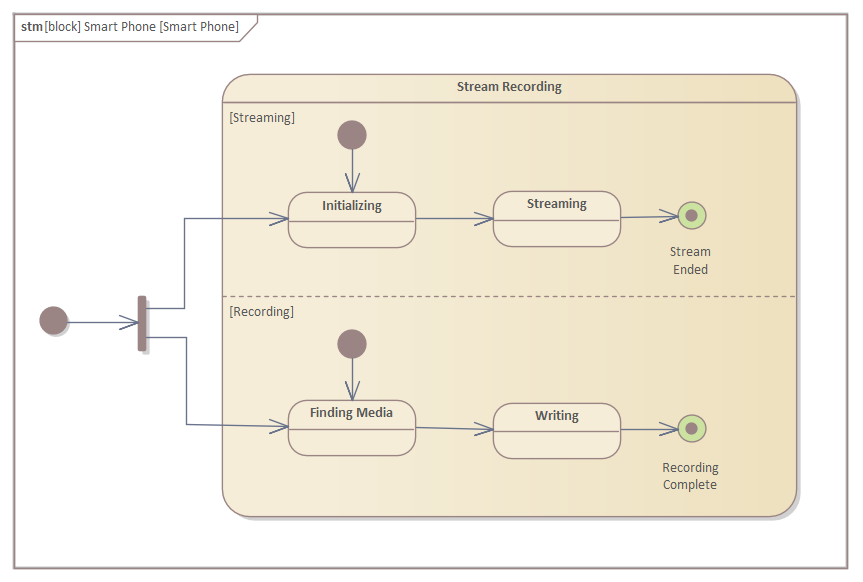

在StateMachine图中使用Regions时，通常需要将以State为目标的转换拆分为多个转换，以便每个传出转换以每个正交Region中的给定State为目标。 Fork伪状态的传出转换受到限制，不能定义防护或触发器，但可以定义效果。这确保了多个区域可以同时具有活动状态。

联接工作以类似但相反的方式进行，以统一来自多个区域的传入过渡。反向限制适用于，传入的过渡不能定义防护或触发器，但是可以定义效果。必须先完成所有传入转场的效果，然后才能触发传出转场。

终止

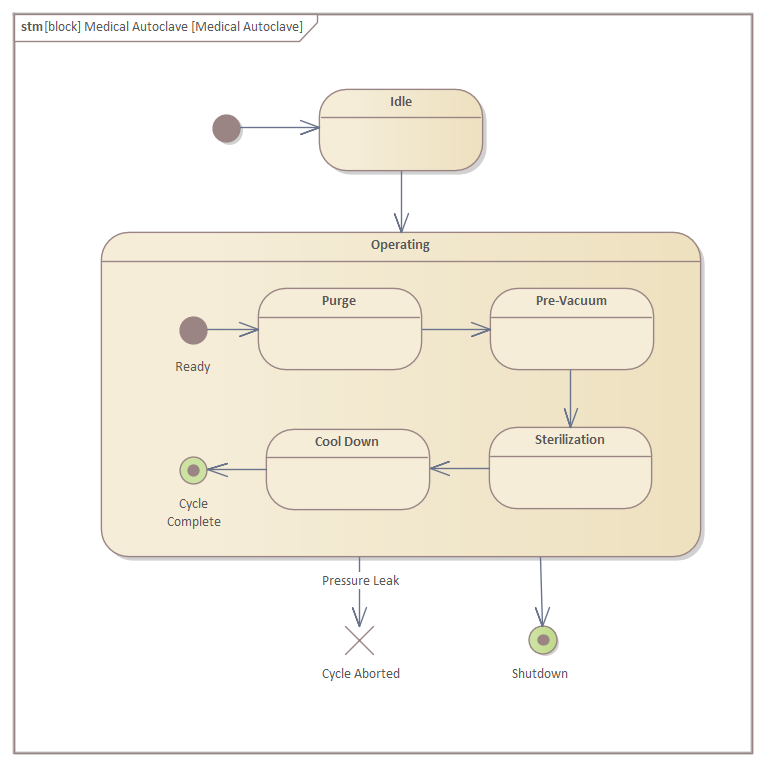

Terminate伪状态是确保关闭整个StateMachine的有用节点。无论节点位于状态层次结构中的哪个级别，层次结构的所有区域和所有级别都将终止。在拥有StateMachine会立即停止执行的意义上，它是最后一个节点。终止不是正常的，正在进行中的任何行为都将停止执行。没有退出行为将被执行。该图显示了一个具有单个区域的复合状态。如果存在压力泄漏 ，则必须立即终止高压釜的操作，因此存在从运行状态到“循环中止终止”伪状态的过渡。

Enterprise Architect允许将此节点放置在任何级别和任何区域，并在可执行StateMachine仿真中遵守其语义。

交界处

结伪状态用于对具有复合路径的转换进行建模。有入站转换和出站转换都连接到结，但是在状态机执行期间，只会触发入站转换和出站转换之一。出站转换受防护保护，只有带有防护的转换（其表达式首先评估为布尔值true）才会触发并携带输出令牌。

出入口

入口点和出口点伪状态用于允许StateMachine在多个上下文中重用为子计算机状态。它们也可以用于复合国。这些脓毒酮看起来像小圆圈，横跨复合状态或次机器状态的边界。入口点为空，而出口点在圆内有一个小的x。它们在边界上的位置很重要，因为从视觉语法角度看，它们允许在元素的内部和外部之间传递消息。

浅浅的历史

历史伪状态就像一个复合状态的书签或纪念品，仅存储退出该区域时处于活动状态的子状态的名称。随后重新进入该区域时，StateMachine将从历史记录指定的子州恢复其过渡。由于某种原因，可能会重新进入某个地区，而历史无法提供最后的州；建模者可以抢先创建从历史伪状态到目标默认子状态的过渡，以解决这种情况；只有在历史记录无法提供纪念品的情况下，才可以使用过渡。

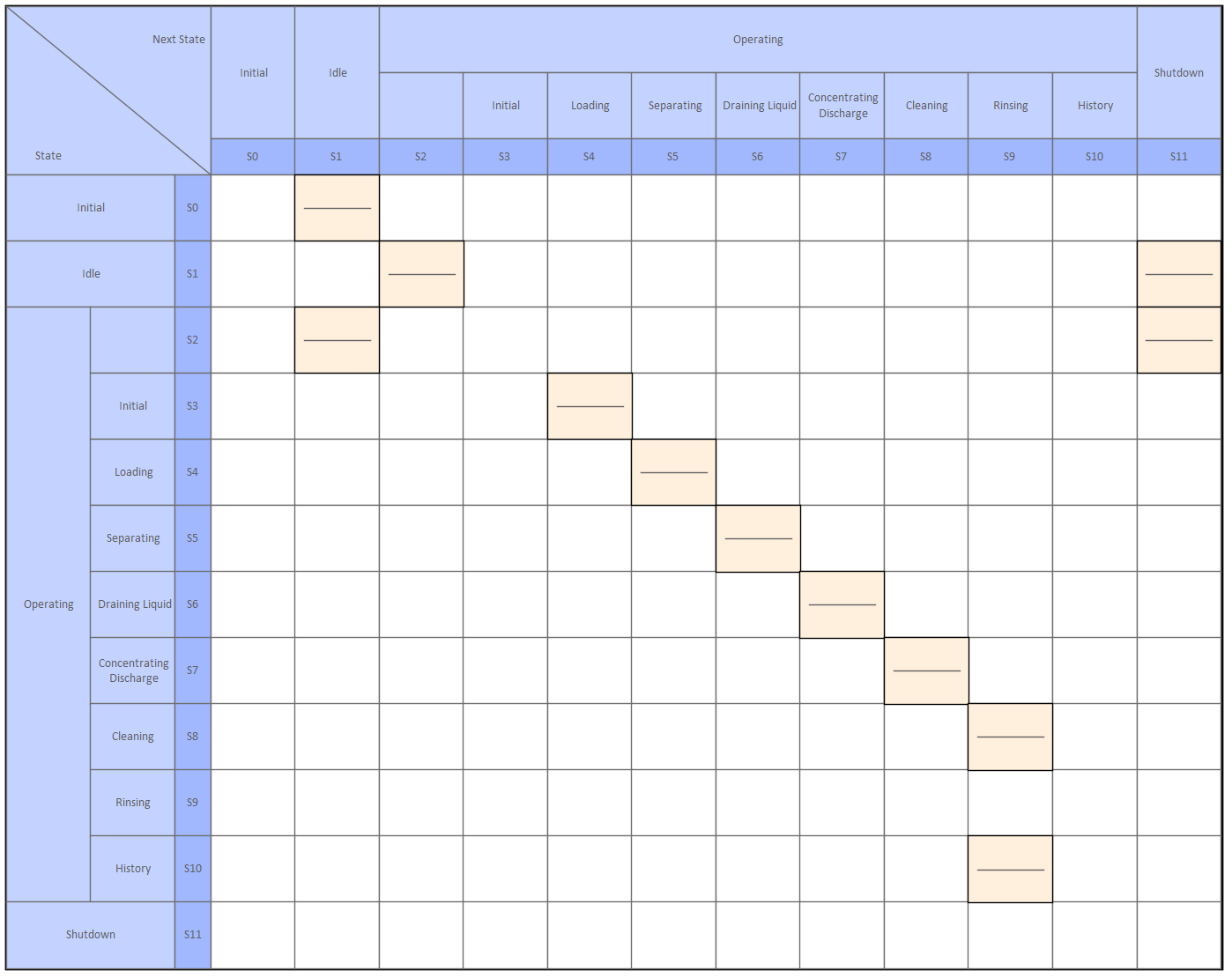

在此管状离心机的示例中，系统工程师已将浅历史状态放置在运行的复合状态中，指示如果在给定状态处于活动状态时退出该开始，然后随后重新进入该状态，则执行将恢复在活跃的子国家。退出历史记录的转换表明，如果重新进入拥有国并且机器不知道要激活哪个国家，则将选择漂洗 。

浅历史状态和深度历史状态都以相同的方式工作，除了“浅历史”伪状态仅记住所属区域中的活动子状态，而“深历史”可以记住子状态层次结构中的任何级别。 “深层历史记录”由H *后面的星号直观显示。
