状态表另一个视图

StateMachine可以通过多种不同方式可视化。我们已经看过StateMachine的图表视图，但是Enterprise Architect具有一个功能强大的工具，可以在表格中可视化StateMachine。表可视化有三种变体：

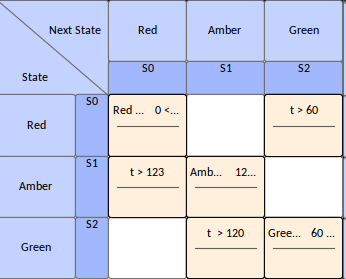

• 状态下一个状态视图-状态和子状态以行和列的形式组织，单元格表示转换
• 状态触发器视图-触发器按列组织，状态按行组织，单元格表示转换
• 触发器状态视图-触发器按行组织，触发器按列组织，单元格表示转换。

对于某些观众而言，这种视图将更具吸引力并且更加自然，工程师可以简单地从一种视图切换到另一种视图。在表的行和列上均表示状态及其子状态，并且在单元格中表示转换（表示状态之间的路径）。

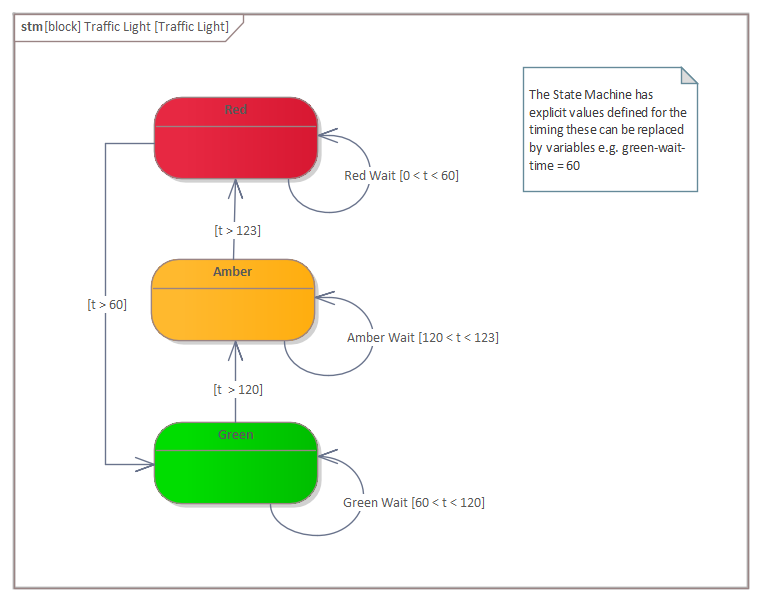

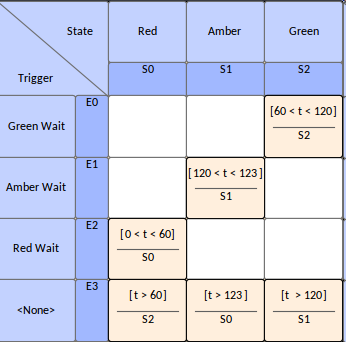

如前所述，另外两个表格视图允许根据启动它们的触发器来查看状态。当工程师对因果分析更感兴趣，并希望查看或分析事件和触发如何导致所属块的状态行为时，这些视图就是有力的视图。该图显示了同一台交通灯机器，以触发器和状态表的形式表示。

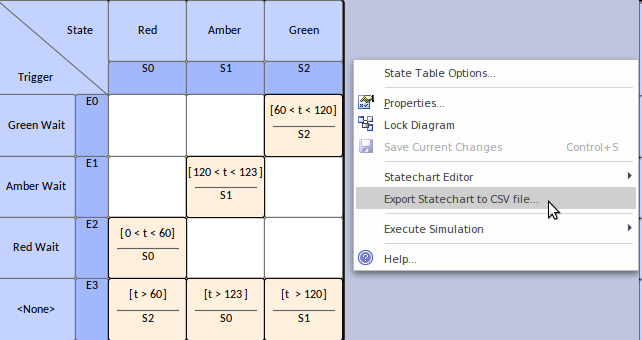

Enterprise Architect还允许导出这些表，以便可以使用电子表格对其进行分析。这是一个有用的机制，尤其是在StateMachine复杂且存在大量转换的情况下。
