参数图-燃油流量

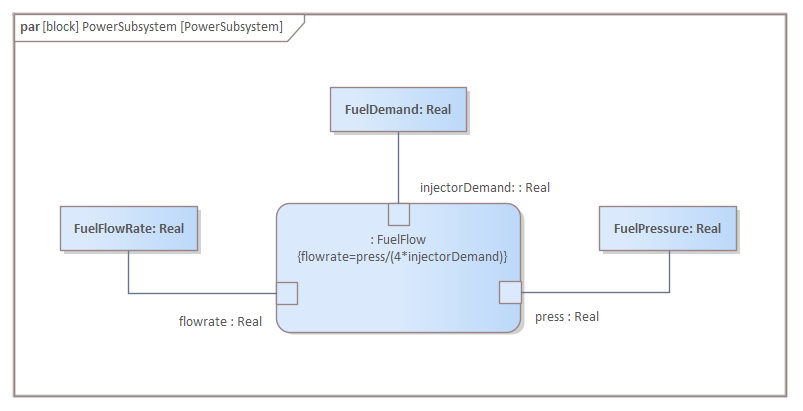

此参数图演示了如何使用约束属性和绑定到约束属性外围的参数对数学方程式进行建模。在该图中，使用公式可以看出，流量与燃油需求和燃油压力都相关。

{flowrate = press /（4 * injectorDemand）}

约束是在约束块中建模的，并且可以使用参数图上的约束属性在许多不同的上下文中使用。 Enterprise Architect具有强大的仿真工具，该工具使用eithr OpenModelica或Simulink创建建模方程的图。
