块定义图-ICE流属性

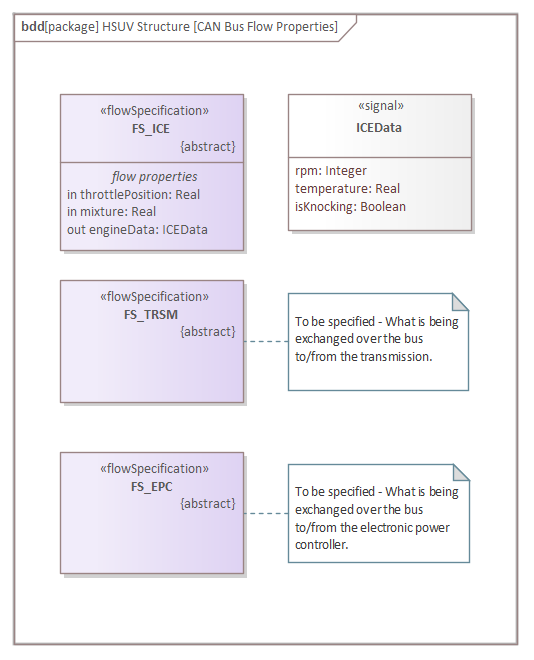

此图显示了总线体系结构的定义和改进的第一步,但尚未完成。建模人员已使用流量规范来建模物品流经车辆的方式。例如,已经为以下项定义了流规范:

  • 内燃机FS_ICE
  • 传动系统
  • 电子功率控制器

该图将在该过程的后续迭代中进行完善,并且将使用“端口和流量”来建模流经各个子系统以及在各个子系统之间流动的项目。
