分析性能（约束图，时序图，视图）

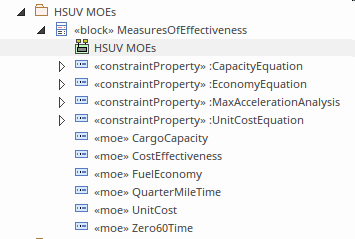

示例的此部分中的图主要是Package图，它们描述了Viewpoint和用于解决利益相关者关注点的View。这些主题还介绍了可以在贸易研究中用来评估候选解决方案和体系结构的有效性度量（MOE）。 ISO-42010（以前称为IEEE-1471）阐明了Viewpoint和View的概念，并且SysML Viewpoint和View构造与该标准一致。视图的典型示例包括运行，制造或安全性，然后将它们与模型元素相关。

最好将Viewpoint和View模型视为叙述或描述模型，这有助于阐明和解释系统模型。 Viewpoint and View模型公开了一个或多个系统模型的元素。更具体地说，观点是从中查看系统模型的特定框架，并且是用于构造视图以解决对利益相关者重要的一组关注点的规则的规范。例如，性能架构师将与安全架构师有不同的关注点。视图旨在从指定的视点可视化系统。这为利益相关者提供了一种机制，可以从他们的观点中指定对他们而言重要的系统模型方面，然后在特定的视图中表示系统的那些方面。

观点描述了一组利益相关者通过其查看系统模型的观点或视角，通过将利益相关者的关注以及生成视图的方法框架化，可以解决他们的关注。该方法描述：

• 期望从模型中暴露出利益相关者的期望
• 利益相关者如何希望信息的结构和呈现
• 利益相关者希望以哪种工件来消耗信息。
