技术参考模型

技术参考模型(TRM)提供了通用平台服务和技术元素的参考,并充当可在其上构建技术体系结构的基础。 TRM提供了一组体系结构和解决方案构建块,最终将为业务和基础结构应用程序提供平台,这些平台将提供应用程序和基础结构服务。技术参考模型可确保基于一组标准元素来一致且重复地创建体系结构。该模型应作为体系结构程序设置的一部分来创建,但是随着引入和淘汰技术标准,通常将需要对其进行扩展。

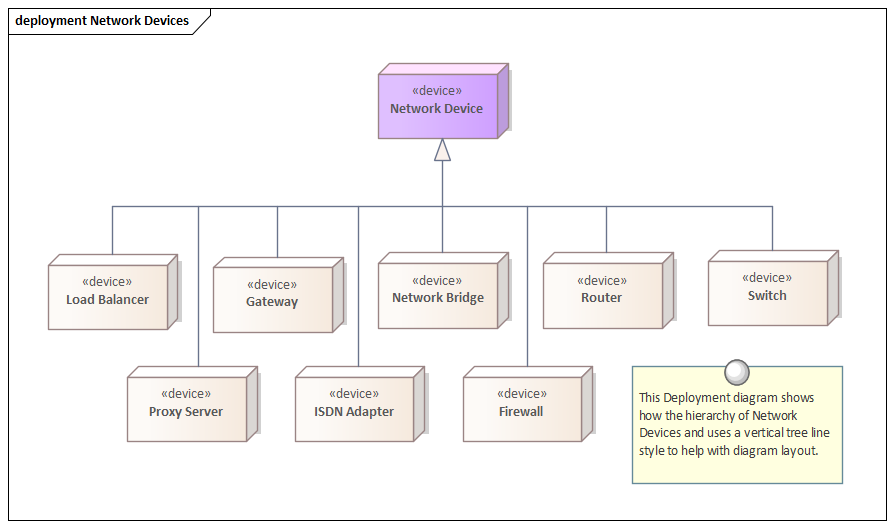

Deployment diagram for a Technical Reference Model in Sparx Systems Enterprise Architect

TRM的“技术元素”部分是分层结构,根据基础结构的各个部分作为物理或虚拟节点,设备或执行环境的功能对其进行分类。这允许对任何类型的物理或虚拟技术概念进行建模,包括范围广泛的基础架构,例如服务器,路由器,操作系统,系统管理程序,数据库管理系统,Web服务器等等。

一旦定义,技术参考模型可以通过创建基础结构元素的实例用作所有基础结构体系结构模型的基础。例如,特定的数据中心或设施可能包含特定制造商的交换机或路由器。
