基础设施

任何规模的组织通常都会运营许多设施或地点。这些将包括公司办公室,数据中心,灾难恢复中心,店面和仓库等结构,以及酒店,机场,传输中心,车辆,船只,停车场等各种特定位置。这些位置通常将在业务级别上建模,以建模关注点,例如在何处执行业务,流程和人员的位置以及特定功能和业务功能所需的位置。例如,在救护车中执行哪些业务流程?在信息级别将需要类似的模型,以指示在何处创建,存储和利用数据;例如,可以在哪些位置创建患者记录?在应用程序体系结构级别,应用程序和特定位置之间的关系将很重要。例如,机器人辅助仓库中使用了哪些应用程序,弹出式信息亭需要哪些应用程序?

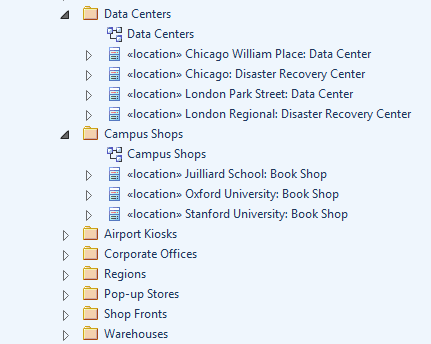

Showing locations in the Project Browser in Sparx Systems Enterprise Architect.

在运行物理或虚拟机的基础结构级别上,位置对于决定可访问性,带宽,性能,安全性等至关重要。应该注意的是,从Cloud计算的角度来看,除了可访问性区域或其等效项的映射之外,基础架构的位置变得无关紧要。确实,在Cloud环境中,确定执行进程的物理硬件的位置几乎是不可能的,而且正如许多人所认为的那样无关紧要。

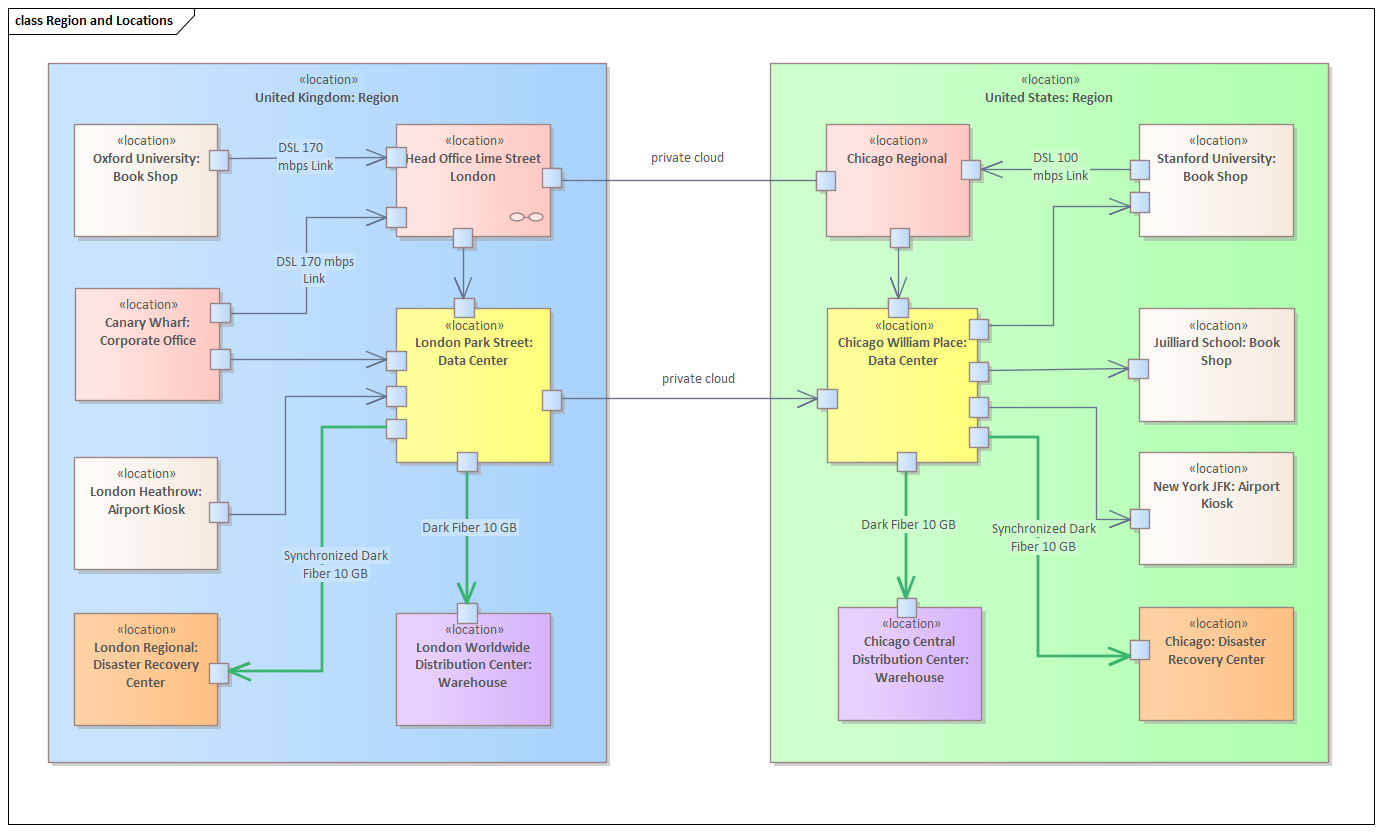

Enterprise Architect提供了各种各样的工具来对各个级别的位置进行建模,在基础架构级别上尤其如此。可以对用于对业务位置进行建模的相同元素进行扩充,以创建表示基础架构与设施之间关系的表达模型,包括不同位置与所使用协议之间的通信结构的高级模型。 Unified Modeling Language端口允许深入研究设施的内部结构。例如,一个高级图可能会使用每个设施边界上的端口来描述公司办公室和数据中心之间的通信路径。然后,子图可以描述组成数据中心或公司办公室的路由器,交换机,服务器和其他基础结构元素。
