应用列表图和矩阵

应用清单

列表(有时称为目录)提供了查看一组应用程序的简单方法。该列表可以基于多种标准,包括基准应用程序列表,目标应用程序列表或基于复杂标准的列表,例如特定利益相关者拥有的,在特定数据之前安装且具有特定数据的应用程序。退休一生。该列表可仅用于查看应用程序或添加新应用程序并更改现有应用程序。

Enterprise Architect具有用于处理应用程序列表的多种工具,并提供了动态构造列表,在选定部分或整个存储库中运行搜索,应用过滤器和排序机制以根据特定条件限制和排序列表的方式。图表可以被视为元素列表,甚至可以被视为甘特图。还有一个非常灵活的规范管理器,它允许将任何包都视为元素列表。它具有内置的过滤功能,并且注释和其他属性可以内联编辑。

Documenting EA applications in the Specification Manager in Sparx Systems Enterprise Architect.

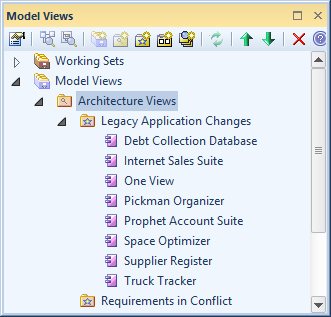

“模型视图”工具是在树形结构中类似于“浏览器”窗口创建元素列表的另一种方法,但是可以将元素自由添加到收藏夹包中,也可以通过简单或复杂的搜索来生成。当使用应用程序并且可以创建任意数量的基于树的列表时,此功能特别强大。

Showing search results in the Model Views window in Sparx Systems Enterprise Architect.

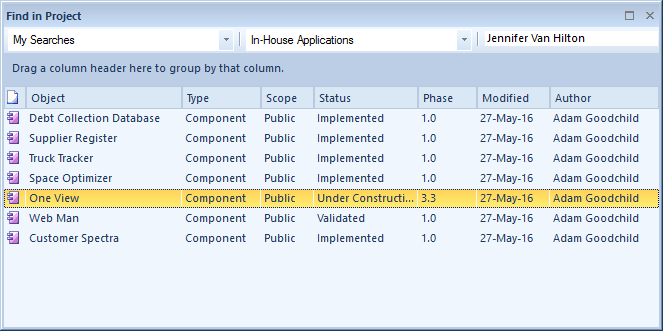

模型搜索工具是另一个工具,可以根据预定义或用户创建的条件创建应用程序或接口的列表。该工具可以用作分析工具,以回答有关应用程序体系结构的问题。例如-查找内部构建的对业务至关重要且具有特定所有者的应用程序列表。

Example model search in Sparx Systems Enterprise Architect.

应用图

在应用程序体系结构中,图是表达思想的最常用机制之一。它们可以是用于提供应用程序整体视图并打印在海报尺寸纸上的大幅图,也可以是用于文档的较小图。应用程序通信图是大型A0尺寸图的典型候选者,其中所有(或至少是最重要的)应用程序都打印在一张图中,并用线条表示它们如何连接在一起,包括有效载荷(如果需要)。同样,可以仅通过实现业务服务或功能的一组应用程序来创建通信图。

Simple application connectivity modeled in Sparx Systems Enterprise Architect

应用矩阵

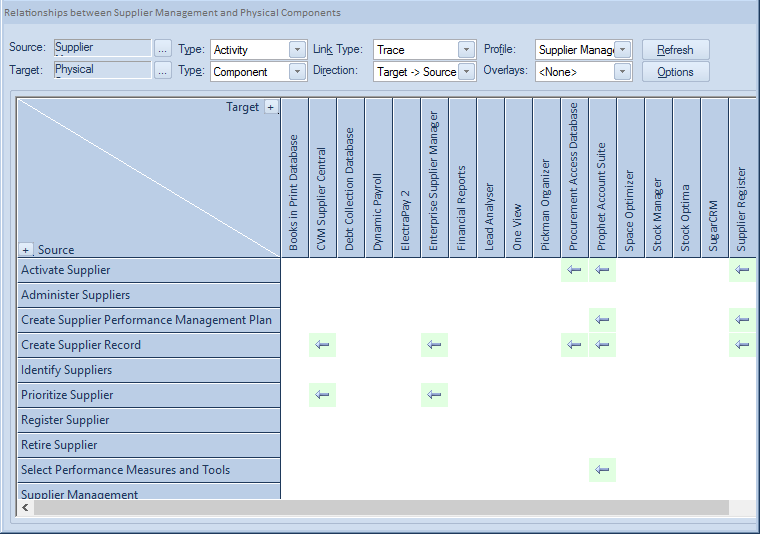

矩阵提供了图表和列表的替代视图,并允许涉众以熟悉的类似于电子表格的视图查看两组元素之间的关系。矩阵可以位于应用程序和功能之间,应用程序和业务流程之间或任何其他元素之间,包括在同一组应用程序之间以显示连接性。可以在创建存储库时设置和保存矩阵配置文件,并且随着元素的添加,关系将变得可见。如果需要进一步分析,还可以将矩阵方便地导出到CSV文件,以便可以在电子表格应用程序中将其打开。

Using the Relationship Matrix in Sparx Systems Enterprise Architect.
