应用通讯

应用程序服务通常不是由单个应用程序交付的,而是通常由一系列协同工作的应用程序交付的。这些应用程序进行通信以执行业务功能中描述的工作的方式通常已经建立了很多年,并且可能非常复杂。设计应用程序之间的连接性的个人或团队通常不经常移动,并且通常很少有文档。如果确实存在文档,则文档通常仅针对单个应用程序,并且不会描述调查景观的架构师所需的概述类型。通过这种方式,架构师经常致力于理解和描述应用程序的景观如何建立连接以及它们当前如何通信。

架构师将面临的问题之一是在不过于详细地描述应用程序通信与不创建琐碎无意义的表示之间取得平衡。还需要能够在适合高层管理人员的观点和适合实施团队的观点之间切换。

Enterprise Architect具有强大的功能,它允许折叠显示包括接口,端口和有效负载的应用程序通信详细信息的图表,从而仅显示应用程序和通信线路。

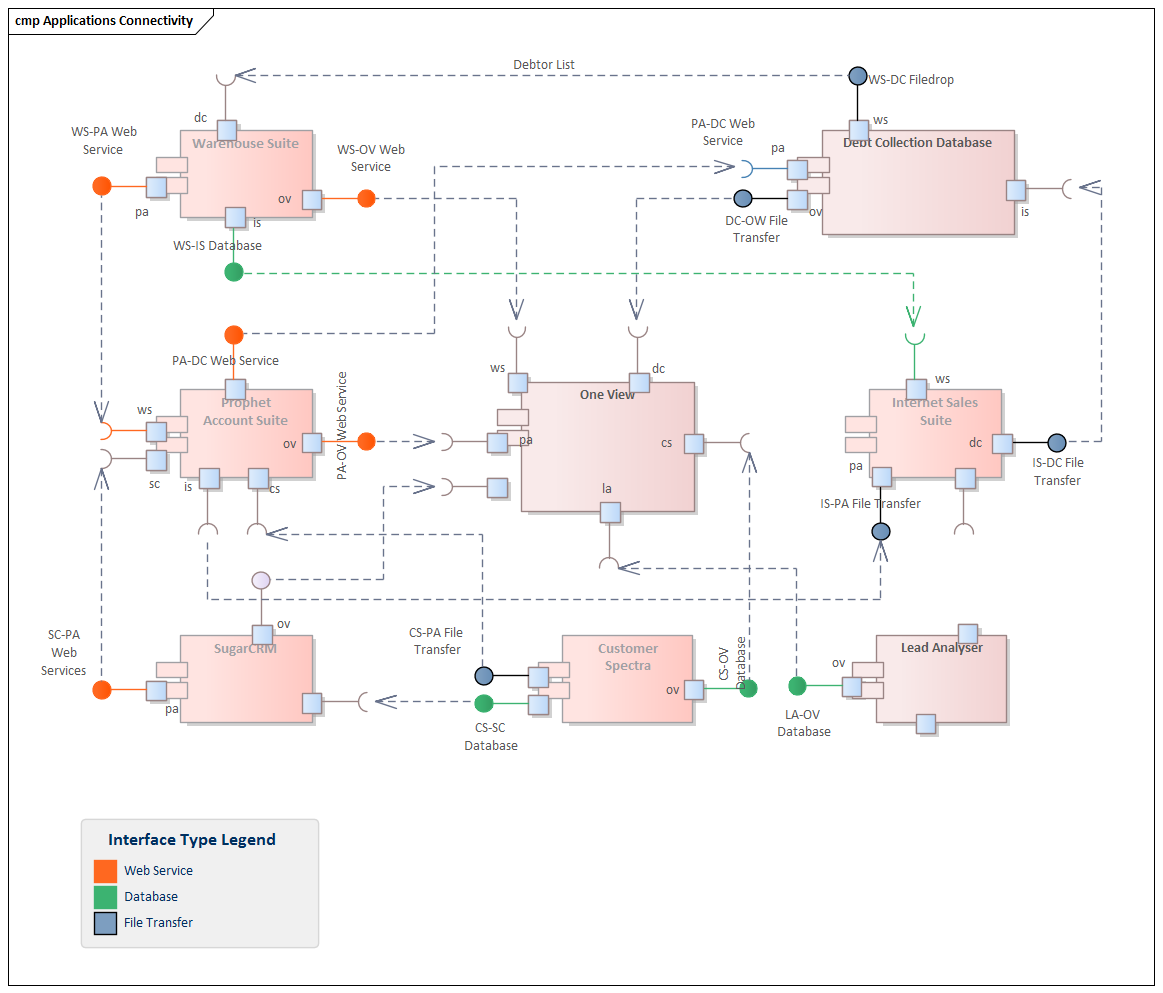

Component diagram modeling application connectivity in Sparx Systems Enterprise Architect

架构师可能决定创建单个图并通过更改图属性来在两个视图之间切换,或者可以构造一个单独的图。无论哪种方式,两个图都是同一基础存储库元素的两个不同视图,而在一个图中更改元素或连接器的属性将导致另一图发生更改。元素的外观(包括颜色和布局)将在两个图中独立维护。

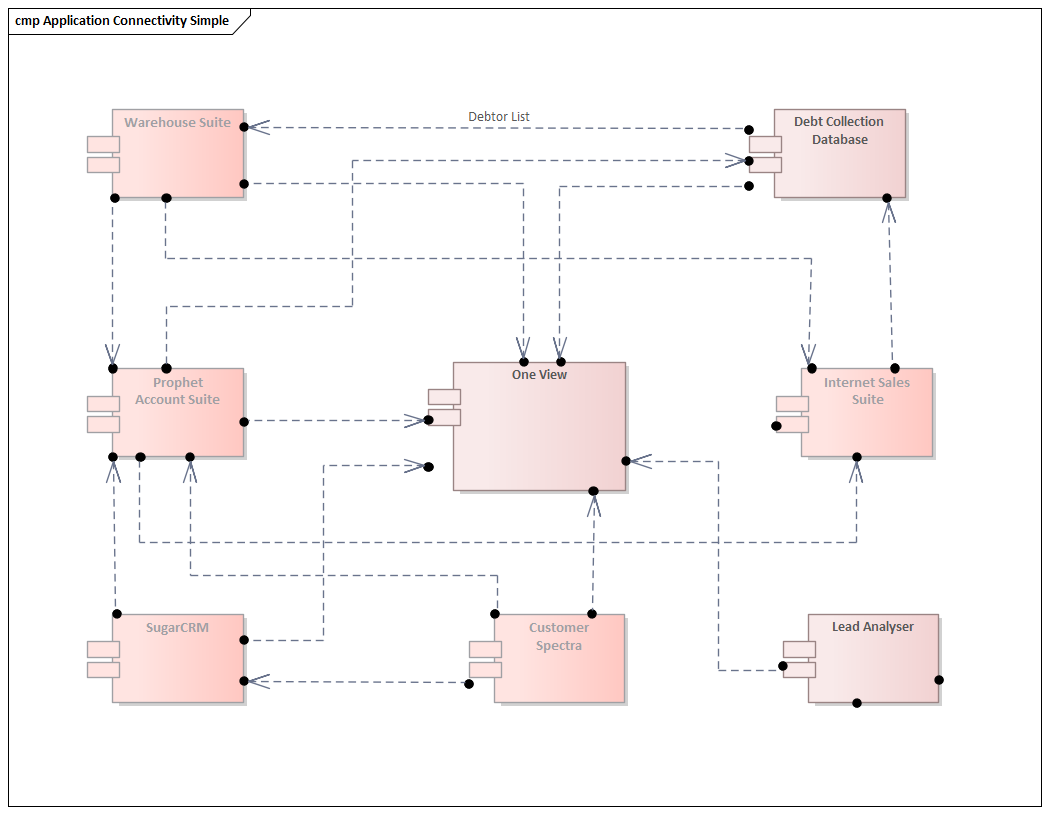

Simple application connectivity modeled in Sparx Systems Enterprise Architect
