构造图

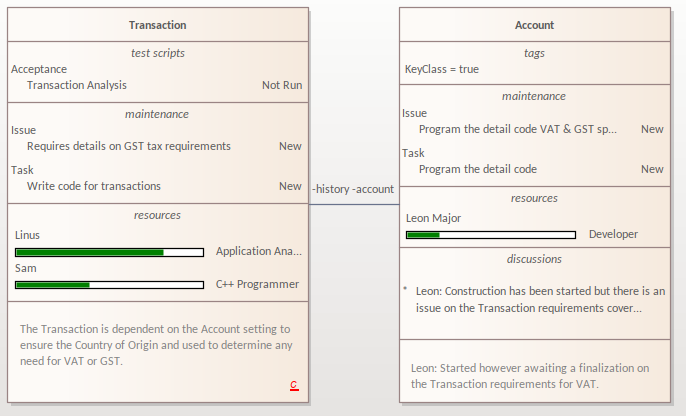

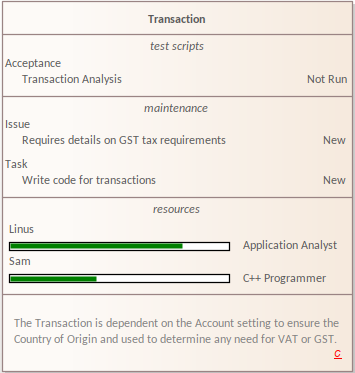

构造A是检验员窗口“详细信息”选项卡的图形版本。它显示了所选元素的指定特性和特征，以及这些特征创建位置。每种类型的特征都显示在单独的元素部分中。
要访问元素的构造图，可以执行以下操作之一：
- 在图表中，右键单击元素|新子图表|施工图表，或
- 在浏览器窗口的“项目”或“上下文”选项卡中，右键单击元素|”添加|施工图表
- 在浏览器中选择一个包
- 从浏览器上下文菜单中选择“新图表”
- 将蓝图设置为“全部蓝图”
- 在“选择自”窗格中选择“扩展”
- 在“图表类型”窗格中选择“构造”。
- 标签
- 需求
- 约束
- 测试
- 维护
- 讨论
- 评论
- 资源
- 决策、事件、问题和任务项目
- 注记
- 包内容
隔间的可见性取决于特定特征中是否存在细节。
元素上显示的可能隔间可由用户从一系列元素隔间中进行选择。要更改此设置；
- 单击图表（或按 F5）
- 在属性窗口中，选择“元素”
- 勾选“显示隔间”组中的选项。
注记：参与者元素默认为构造图上的矩形符号。
