连接器样式选项

线条样式

设置连接线的线条样式；选项有：

• 直接的
• 自动路由
• 定制线
• 贝塞尔（不适用于所有图表类型）
• 树样式水平或树样式垂直
• 横向水平或横向垂直
• 正交（方角或圆角）

在图表上应用线条样式

将所选连接器的线型应用于同一图表上的所有其他连接器：

• 类型
• 子类型（包括类型）或
• 构造型(包括类型和子类型)

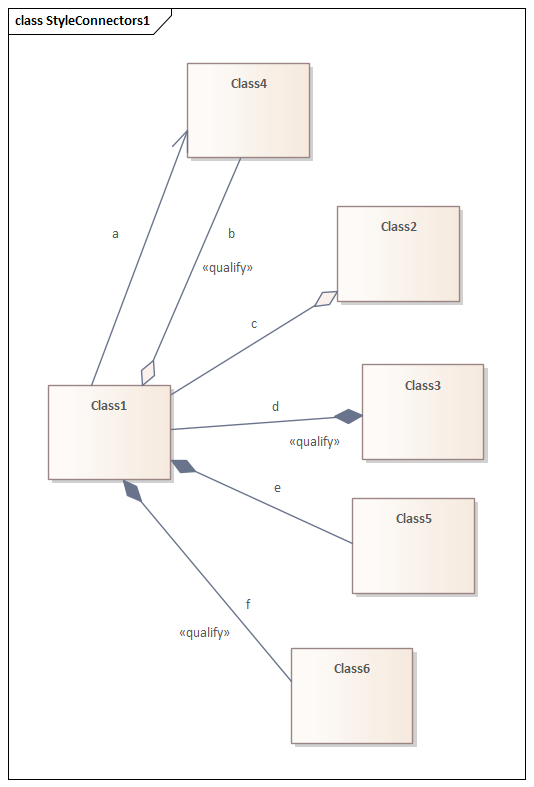

图表的此部分有六个连接器。

• 除a之外的所有连接器都是聚合连接器（ a是关联）
• 连接器b和c是子类型“弱”聚合；连接器d 、 e和f是“强”聚合
• 所有连接器均为直线型
• 连接器b 、 d和f具有构造型 <<qualify>>

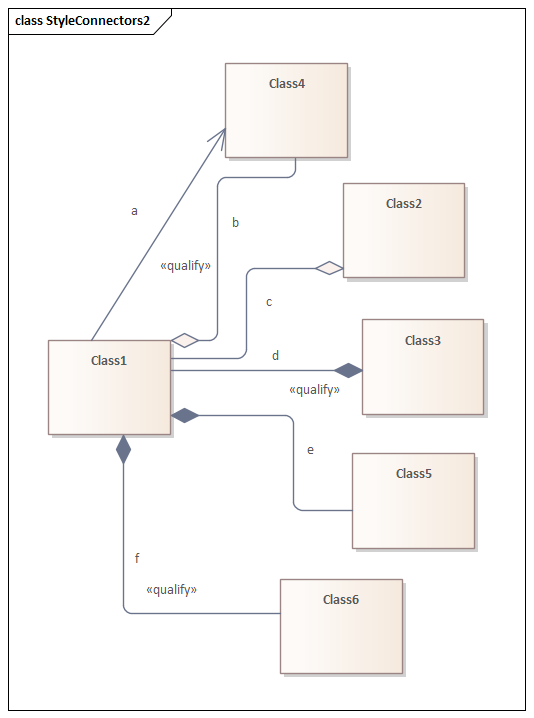

如果右键单击连接器d并选择“在图表上应用线型|相同类型的连接器”选项，您应该会看到连接器的这些变化（所有连接器，作为聚合，现在都是正交圆角样式，除了a ，它与其他连接器的类型不同）：

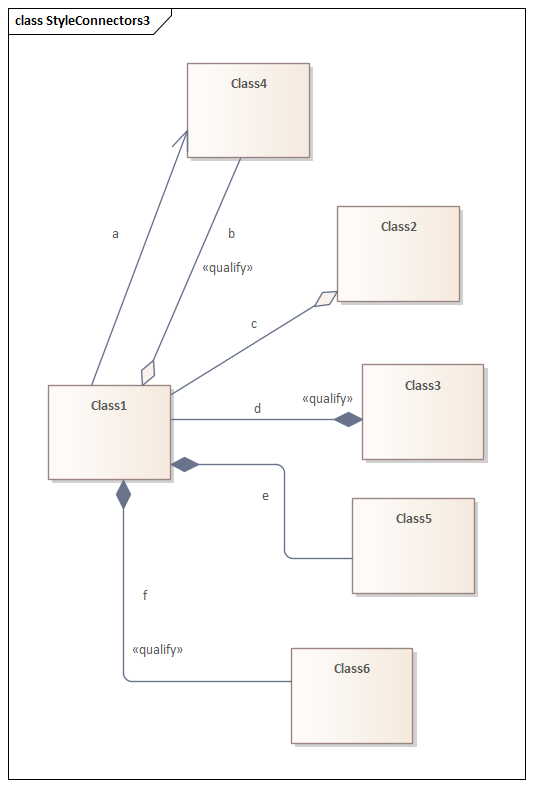

或者，如果右键单击连接器d并选择“在图表上应用线型|相同子类型的连接器”选项，您应该会看到连接器的这些变化（只有连接器e和f发生变化，因为只有这两个连接器与d 的类型和子类型相同，是强聚合）：

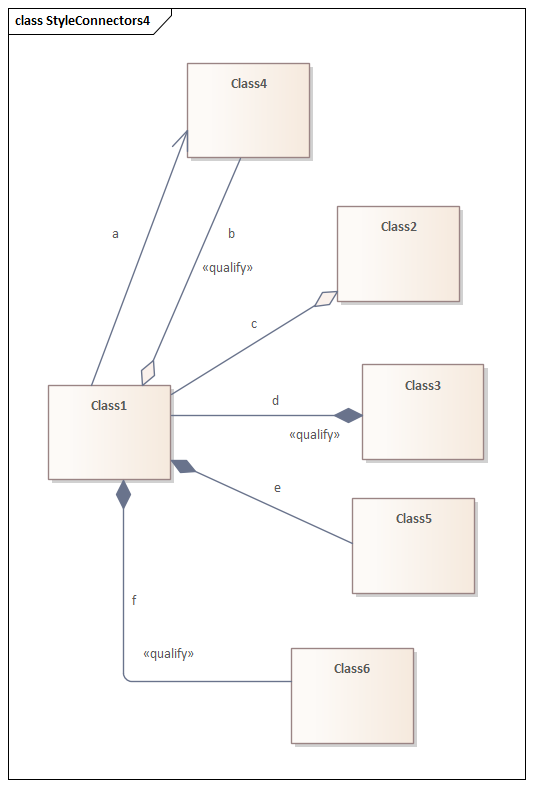

或者，如果右键单击连接器d并选择“在图表上应用线型|相同构造型的连接器”选项，您应该会看到连接器的这些变化（连接器f发生变化，因为它具有与d相同的类型、子类型和构造型；连接器b不受影响，因为它不是相同的子类型，而e不受影响，因为它不是相同的构造型）：

注记，“相同子类型的连接器”选项对于支持子类型的小组连接器类型很有价值，例如聚合（共享或“弱”和复合或“强”）和依赖项（跟踪，抽象）。

仅当子类型是在创建连接器的过程中从上下文菜单中设置的，此选项才适用。如果子类型是从源元素、目标元素和/或基连接器的性质派生而来的，则此选项函数。

销完

销连接器的起点和/或终点销至目标元素上的当前位置；显示子菜单以提供仅固定起点、仅固定终点或两者的选项。

一旦一端或两端被固定，就可以使用第四个选项来取消两端的固定。

某些连接器线条样式（例如树样式）与固定连接器末端不兼容；如果将固定连接器更改为其中一种样式，则连接器末端将被取消固定。

在光标处弯曲线

在光标所在的线上插入一个锚点，这样您就可以改变线条的形状。

快捷键：Ctrl+Q

抑制线段

隐藏连接器的某个部分，以便您可以查看它所穿过的图表的一部分。

要撤消更改，请右键单击连接器并选择“显示所有线段”选项。

在光标处拉直线

删除光标所在行上的锚点。

（这与‘在光标处弯曲线’完全相反，Ctrl+Q 可在选项之间切换连接点）。

快捷键：Ctrl+Q
