使用 UAF建模
选择 UAF 视角后，如“入门”主题所示，所有语言特征（包括概念、图表、视图和视点）都将可供建模者使用。Enterprise Enterprise Architect还提供了一种使用包创建存储库结构的方法，这些包充当您创建的用于描述企业的元素和图表的容器。此外，还有各种有助于使用 UAF 模型的工具，包括图表过滤器、图例、注记以及用于导航和搜索的工具，这些工具在您的模型规模变大时将特别有用。
企业和系统变得越来越复杂，为了实现预期成果，架构师、工程师、管理人员以及其他利益相关者必须在分布式环境中协作。团队合作至关重要，因为企业架构模型通常是由多个架构师共同构建一个中心模型，并有机地发展壮大。Enterprise Enterprise Architect本质上是一个协作平台，它使架构师、工程师以及其他利益相关者和贡献者能够协同工作，分享想法，并利用讨论、审阅和其他协作特征，确保创建稳健且相关的架构。
添加图表
图表是与其他团队成员以及对企业架构感兴趣的利益相关者进行沟通的最有用的方式之一。图表可以通过不同的方式创建：
- 可以创建一个空图表并从浏览器窗口添加现有元素，也可以从图表工具箱添加新元素和连接器
- 可以根据包含元素和连接器的用户定义模式创建A

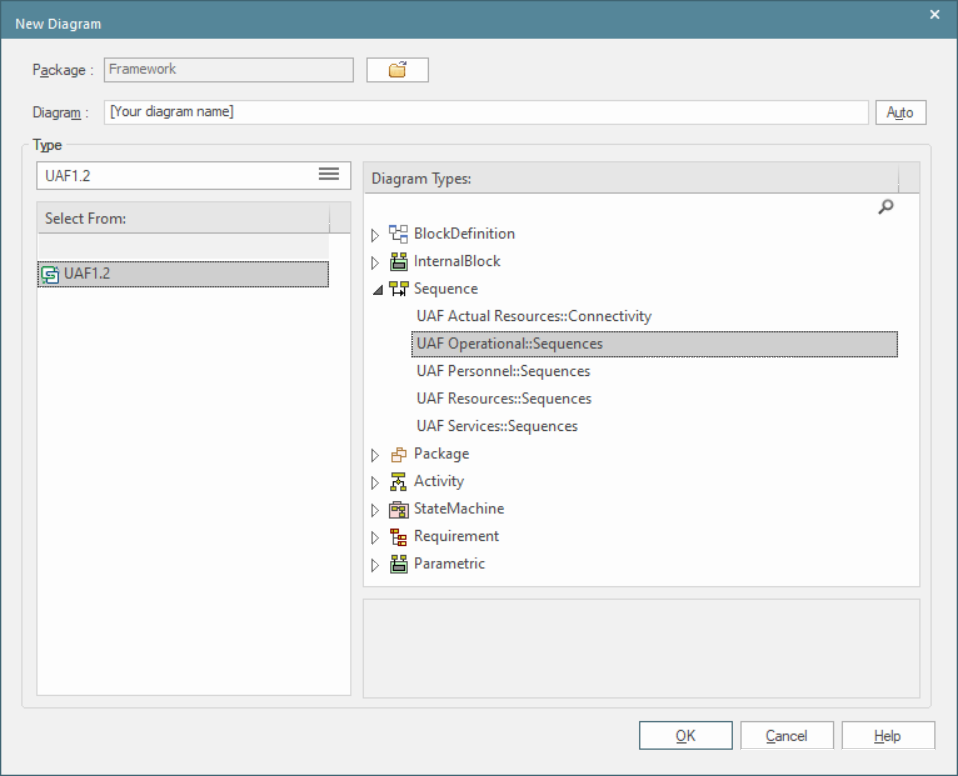

图：显示 UAF 图表类型的新图表对话框
创建包结构
有两种方法可以在Enterprise Architect中为您的 UAF 模型创建合适的包结构，这两种方法都模仿企业架构方法。
- 初始的、完善的包结构，在计划的模型开发过程中很少发生改变
- 包含主要包的骨架A模型随着新需求的理解而不断扩充，并在计划实施过程中发生重大变化

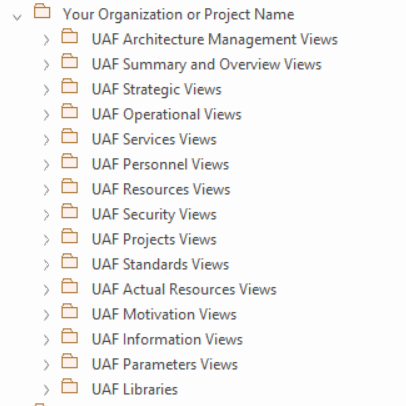

图：浏览器窗口的“项目”面板中显示包结构。
添加视图和观点
统一架构框架和语言定义了一系列示例视点，旨在提供对各类利益相关者有意义且相关的表述。这些视点在Enterprise Architect中通过图表构建器”对话框或模型构建器”模式提供，这些模式提供了一种创建存储库内容和图表的方法，这些图表可以展示元素如何通过关系连接。因此，可以创建新的图表。
- 可以使用图表生成器”对话框创建A新的视图，但仅限于所选的视点。
图：显示动机观点组中利益相关者观点的图表生成器对话框。
- 可以使用模型构建器添加A 、其元素和连接器。
图：显示模型构建器和动机观点组中的利益相关者观点。
创建视图后，图表工具箱将限制元素和连接器仅包含视点的一部分。
添加元素和关系
元素可以直接添加到模型中，而无需创建图表，但更常见的是，图表是用于向模型添加元素和连接器的设备。图表可以通过以下组合构建：
- 从浏览器中拖出的现有元素
- 从图表工具箱页面拖动的新元素（或关系）
从浏览器添加元素

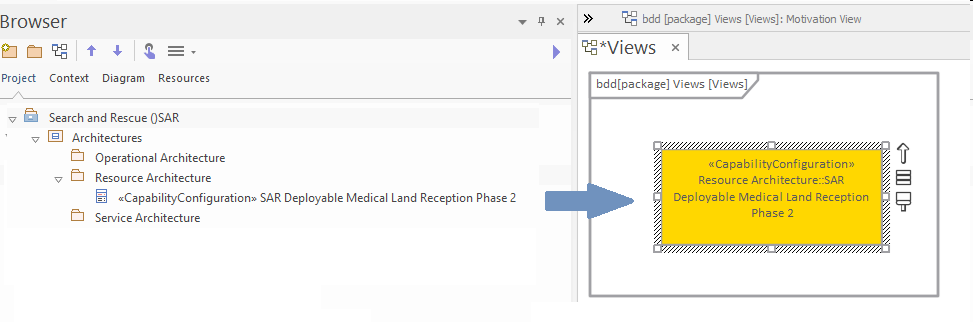

该图显示了如何通过将元素从浏览器窗口拖放到当前打开的图表画布上来添加元素。
图：显示从浏览器窗口中拖动的现有元素
从工具箱添加元素

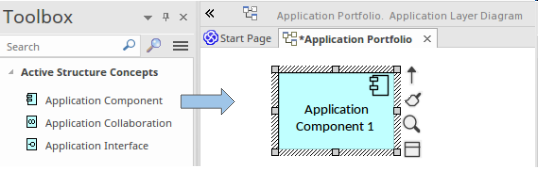

该图显示了如何通过将元素（或关系）拖放到工具箱页面中的当前打开的图表画布上来添加元素。
图：显示从工具箱页面拖动的现有元素
改变元素和关系
任何元素或关系都可以更改，包括其名称和属性。当在任何位置（例如在图表中）对元素进行更改时，此更改将反映在包含该元素或关系的任何其他图表（视图）中。
