示例图表

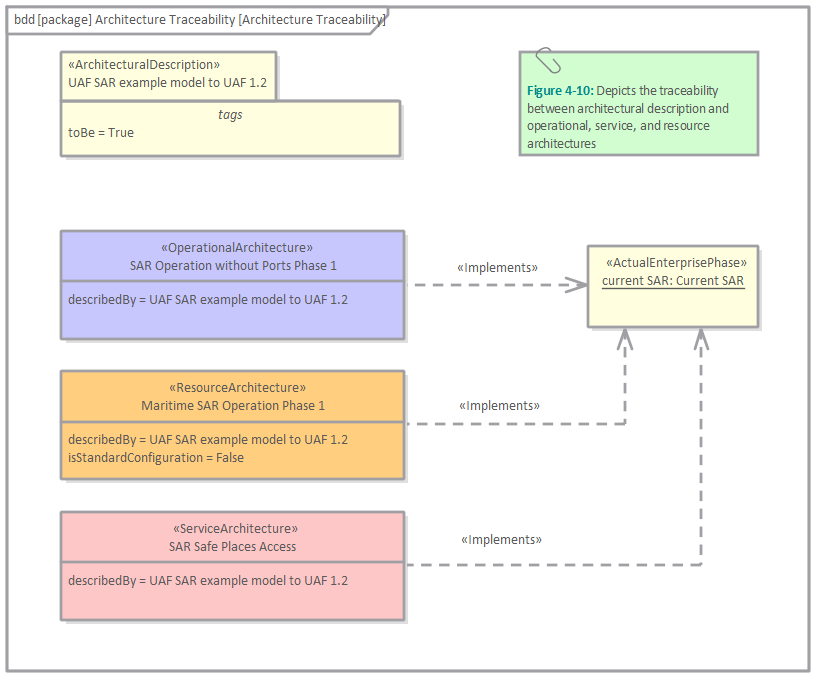

下图是使用 SysML块图构建的架构可追溯性视点图示例。该图是在Enterprise Architect中创建的，是 UAF 1搜索与救援示例中一个示例的复制品。

示例问题将统一架构框架(UAF) 应用于民用海上搜救 (SAR) 行动中常见的场景——具体来说是一艘遇险游艇。监控A检测到游艇发出的遇险信号，并将其转发到指挥和控件(C2) 中心。C2 中心负责协调直升机、海军舰艇和民间志愿海上救援组织之间的搜救行动。

该图展示了统一架构架构框架(UAF) 1搜索和救援 (SAR) 示例模型可追溯性。该图描述了各种类型的架构如何互连以及如何与实际企业实施相关联。

该图显示了四个主要架构组件：

架构描述（顶部）：这表示转换为 UAF 1格式的总体 UAF SAR 示例模型，其中的“toBe = True ”标签表示这是一个目标或未来状态架构。

图中显示了三种类型的架构，它们均实现了 SAR Actual企业相，分别是：

运营架构（紫色）：描述 SAR 海上行动相1 ，展示运营流程和工作流程

资源架构（橙色）：涵盖海事搜救行动相1 ，其中“isStandardConfiguration = False ”表示自定义资源设置

服务架构（粉红色）：代表SAR Safe Places访问服务

所有三种架构类型都引用相同的基础模型（“描述者 = UAF SAR 示例模型到 UAF 1 .2”）。

实施（右）：“实际企业相”代表当前的 SAR 实施，说明如何将架构设计转化为实际操作。

标有“实现”的虚线箭头表示从每个架构到实际企业实施的可追溯性流程，展示了理论架构描述如何与实际运营情况相联系。这种可追溯性对于确保架构规划与实际系统部署和运营保持一致至关重要。
