功能分解

Enterprise Architect已构建为管理复杂系统(包括业务,信息和技术系统)模型的平台。该工具允许分解诸如结果,功能和流程之类的业务概念。信息模型可以从高级概念分解为细节,并且组件和设备的技术模型也可以分解。从浏览器窗口开始,有各种各样的工具可用于处理和表示这些模型,该窗口以层次结构显示元素,允许用户扩展或折叠级别,从而揭示或隐藏细节。分解也可以在图中使用诸如单个图表上的聚合连接器之类的元素来表示,或者能够从价值链中的高级元素向下追溯至低级流程的整个连接图链中进行追溯。

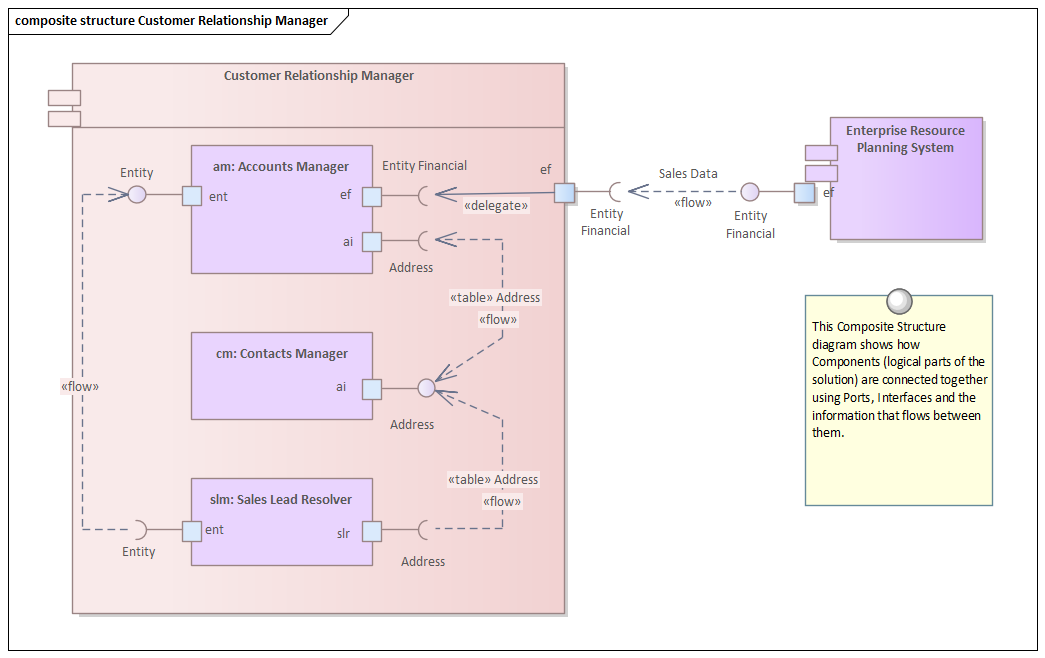

Business Analysis Techniques, Sparx Systems Enterprise Architect Functional Decomposition

浏览器窗口

可以通过使用“浏览器”窗口创建要素层次结构来实现功能分解,而无需创建图表。系统功能是捕获系统高级功能的好方法,可以直接在“浏览器”窗口中创建这些功能。可以在每个第一级功能下添加其他功能,以创建第二级功能。这些第二级功能可以具有嵌套在其下的功能,从而创建第三级。生成的功能树提供了一种描述功能分解的有用方法,该功能分解可以显示给利益相关者并由其审查。

了解更多: 浏览器窗口

组件图

可以使用组件图来显示系统的组成,其中系统以层次结构显示,包括深入到其他组件图。这允许对由多个子系统组成的复杂系统进行建模。

了解更多: 组件图

组织结构图

组织结构图是战略模型图组的一部分,它显示了组织的结构,包括官员,角色职责,业务部门或部门。可以使用树形布局或列表视图在图中显示角色或部门。可以将任意数量的标记值添加到元素或连接器,以根据需要添加其他信息。该图可用于显示按角色或业务部门划分的组织。

了解更多: 组织结构图

需求图

通过使用需求图创建系统功能的层次结构,可以实现功能分解。系统功能是捕获系统高级功能的好方法,并且可以使用通过“聚集”或“组合关系”创建的树结构将这些功能分解为多个级别。这提供了令人信服的范围表示,可以由利益相关者进行审查,并可以用作整个计划的指南。差距和范围外的特征应尽早识别,并修改树以反映这些情况。超出范围的要素可以保留在树中,但可以通过某种方式进行注释,以表明它们超出范围,例如通过使用构造型或在图例中使用颜色。

了解更多: 需求图

BPMN业务流程图

BPMN业务流程图可用于对构成流程层次结构一部分的业务流程进行建模。 Enterprise Architect允许建模者定义可以分解到更高层次的流程的分解。它使建模人员可以记录业务流程,包括流程的开始方式,执行的工作以及如何结束。网关和连接线确定活动的顺序。业务流程图正在成为建模业务流程的重要标准。

了解更多: 业务流程图

规格经理

规范管理器是用于处理基于文本的元素(例如功能,需求和组件)的主要工具。这些元素和其他元素可以直接在规范管理器中创建,并且它们的名称和描述性文本可以以引人注目的字处理器或电子表格格式添加。其他内置属性(例如状态,版本和阶段)可以直接在“规范管理器”的列中进行管理,并且在可用的属性列表中,可以从下拉列表中进行选择或更改。标记值形式的其他属性也可以在规范管理器中进行管理。规范管理器将反映元素的层次结构,如果已启用,则可以使用级别编号。

了解更多: 规格管理器

UML活动图

活动图是Unified Modeling Language ,是其他图(例如流程图和业务流程图)的有用替代。它们允许建模者描述行为的顺序,包括行为的开始方式,执行的工作以及改变流程和流程结束方式的决策。

了解更多: 活动图

ArchiMate业务流程图

允许对业务流程进行高级描述,以显示是什么触发了流程以及流程的顺序。如果需要详细的表示,则可以使用BPMN业务流程图或UML活动图。

了解更多: ArchiMate流程图
