数据字典

数据字典(有时称为元数据存储库)用于定义数据元素的标准定义,以便涉众可以一致地使用和应用数据元素,并且可以由许多解决方案共享。这些数据元素通常存储在电子表格,文字处理工具甚至专用的元数据存储库中。使用Enterprise Architect ,可以将定义与解决方案存储在同一存储库中,并且所有利益相关者(包括业务和技术角色)都可以引用这些定义。可以创建定义数据元素的数据字典,其中包括诸如名称,别名描述和允许值之类的详细信息,并包括是否允许多个值。还可以创建从定义派生的用法示例(类实例),这可以帮助某些涉众了解字典中定义的元素。

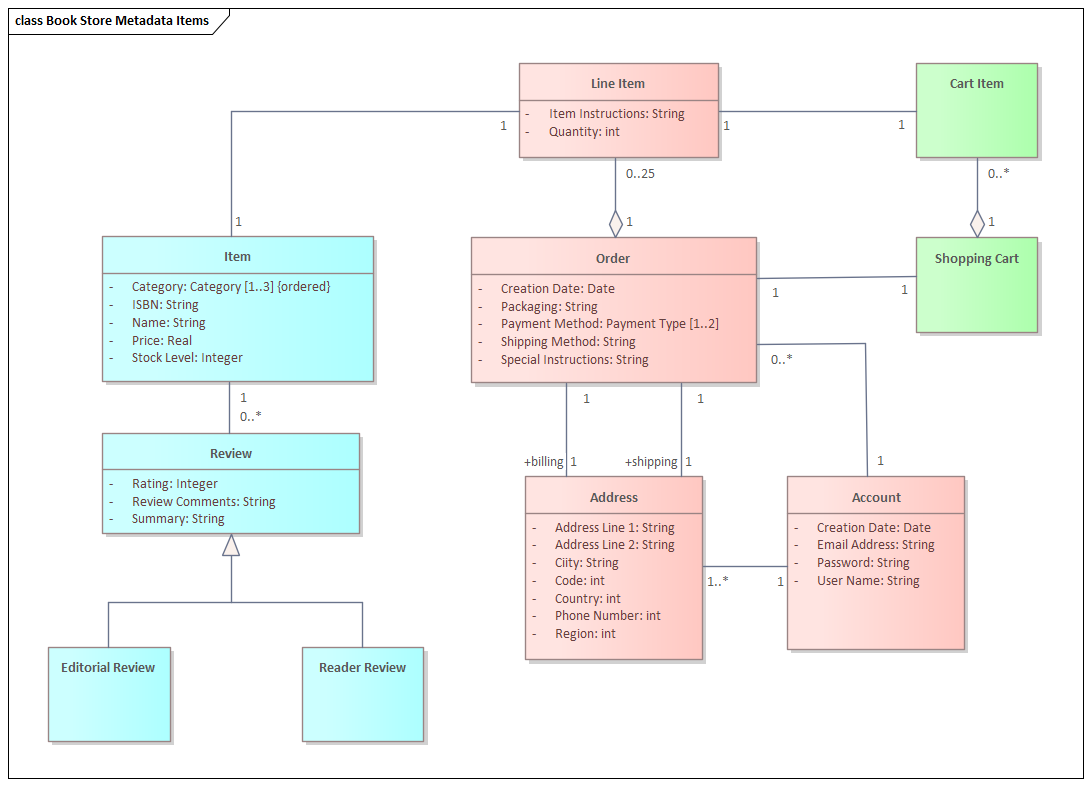

Business Modeling, defining data dictionary items in Sparx Systems Enterprise Architect

本节列出了可用于执行此业务分析技术的Enterprise Architect中可用的主要工具。当在特定上下文中应用该技术时,建模者可能会发现许多其他合适的工具。可从主题业务建模工具获得完整的工具列表。

类图

类图可用于对域中的重要数据元素建模。使用UML类对元素进行建模,并且可以为每个类输入名称,别名,描述和详细信息,例如属性。可以使用诸如关联和通用化的关系将元素彼此关联。这些元素然后可以在整个模型中用作数据字典,包括在元素注释中可以引用它们的地方。

了解更多: 类图

数据库生成器

数据库构建器可用于创建数据字典。元素被建模为表,并且可以为每个表输入名称,别名,描述和其他详细信息,例如属性。可以为属性指定名称和描述,并可以定义其他详细信息,例如允许值的数量。

了解更多: Database Builder

实体关系图

实体关系图可用于定义数据字典的元素。可以使用多种不同的表示形式,但是Enterprise Architect使用的样式使用矩形表示实体,使用椭圆形表示属性,使用菱形表示实体之间的连接。

了解更多: 实体关系图

文献资料

Enterprise Architect具有强大而灵活的文档生成器,可以生成Docx和RTF字处理器文件,PDF和HTML报告。数据字典中定义的元素可以方便地生成并包含在文档中。这包括元素名称,别名,描述,类型以及各种其他信息,包括属性,标记值和与其他元素的连接。存在一种复杂的模板工具,该工具提供了一系列内置模板,并允许用户创建自己的,定义样式,图像和各种其他格式设置的选项。

了解更多: 文档
