带片段的消息编排

许多系统天生就是复杂的，而简单的时序图对于传达软件或机电设备的整体图很有用，但需要对其进行扩充以允许创建这些更复杂的系统的复杂模型。对消息流中的复杂度进行建模的选项之一是组合片段。这些可用于对消息进行不同的排序，包括能够在某些情况下选择特定消息或执行多次消息。有一组可以使用的组合片段，它们的运算符确定片段的类型。 Enterprise Architect支持所有操作员，允许工程师创建可以充分描述要建模的复杂工程系统的图表。片段可以直接从“交互”工具箱页面添加到图中，并且可以定位为覆盖适当的消息组。

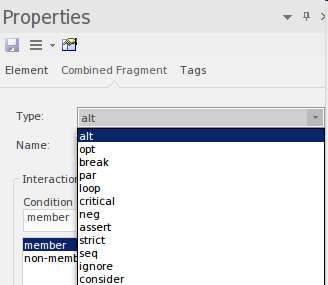

放置在图上的元素是通用片段，需要设置其运算符。这可以通过在“组合片段”属性表中为类型选择一个值来实现。

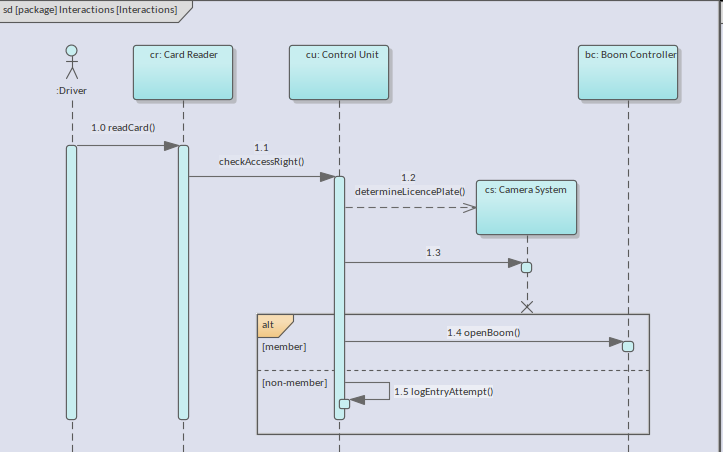

这会将片段更改为适当的类型，并允许（例如，使用alt类型）设置任意数量的替代条件，这些条件将确定将触发哪条消息。
