生命线消息和激活

参与交互的块的寿命由虚线表示，该虚线从元素的底部发出并在元素的整个生命周期中垂直延伸。元素可以在序列图表示的时间内随时创建或销毁，因此生命线表示它们的存在。图的顶部存在的元素是在交互开始时创建的。发送方和接收方之间的消息交换将始于一条生命线（发送方），结束于另一条生命线（接收方）。

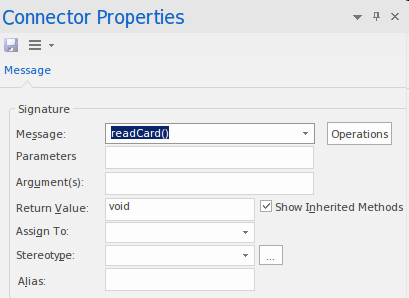

发送者正在有效地调用或激活接收生命线提供的某些行为。 Enterprise Architect提供了有用的机制来利用已经以操作形式定义的行为。此屏幕快照显示了现有消息的属性，建模者可以从先前定义的操作的下拉列表中选择这些消息。或者，用户可以通过选择“操作”按钮来定义新的操作。

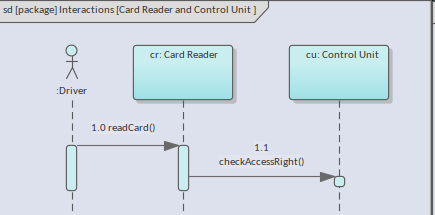

形式上，当一条消息以生命线为目标时，就会执行执行，这意味着将启动或增强行为。此执行通过激活在视觉上表示，该激活在图上绘制为生命线上的薄矩形叠加层，其长度表示行为的相对持续时间。当将回复消息发送回呼叫者时，矩形激活的范围结束。

块（实例）可以是消息的发送者和接收者，可以将其称为自反消息，因为它在同一条生命线上开始和结束。在这种情况下，第二个较短的激活矩形覆盖在第一个激活上，但向右偏移。

创建和销毁块的消息

任何数量的块实例都可以构成交互的一部分，并且通常在序列图表示的时间内存在一组这些实例。这些块将跨图顶部放置在一行中。但是，有可能在图的顺序期间创建和销毁模块。例如，一个特定的块可能只需要很短的时间，因此可以实例化，执行其功能然后销毁。 Enterprise Architect允许工程师将消息指定为Create消息，这意味着将在图的时间序列中的该点实例化接收块。如本屏幕快照所示，可以通过将“ 生命周期”消息属性设置为“新建”来实现。

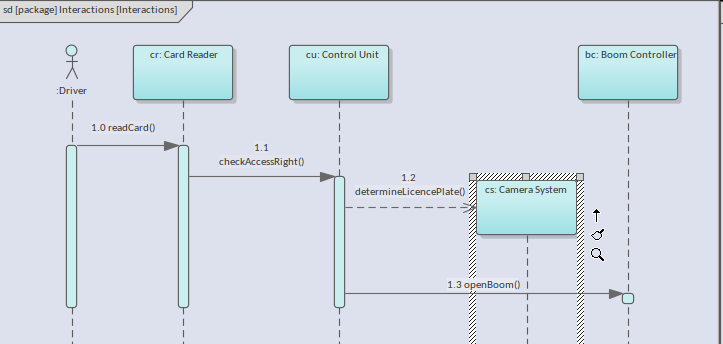

设置此属性的作用是将目标块移动到图表中的较低位置，这表示直到在图表的总体时间序列中的这一点才创建块实例。消息行样式也更改为带有打开箭头的虚线，以反映它是“ 创建消息” 。此消息的语义和效果的其他方面均未更改。

以类似的方式，可以通过发送销毁消息来终止实例的生命周期。实际上，这意味着实例已达到其目的并且不再需要。再次设置message属性可以轻松实现这一点，但是这次我们将Life Cycle message属性设置为'Destroy' 。

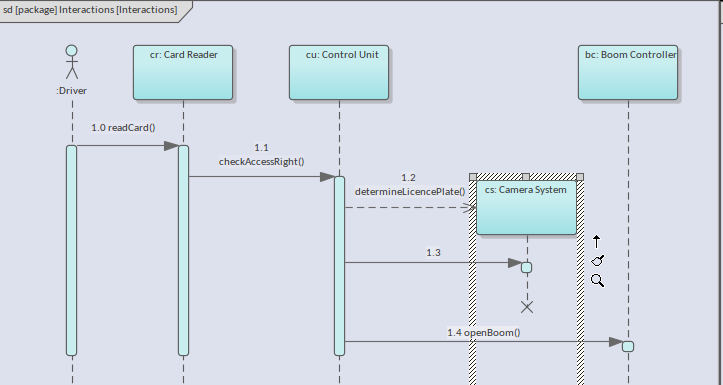

设置此属性的效果是立即终止实例的生存期。这是通过一条虚线的生命线在视觉上表示的，该虚线在消息到达的时间点被生命线上的一个小叉形钩住。

当序列图表示具有有限可用内存的软件系统时，目标实例的破坏将导致分配的内存返回到内存池。在系统工程中，从管理机电对象的寿命（例如功耗，过热，可用性，甚至是安全性风险）中可以得到许多其他收益。

同步和异步消息

消息本质上表示从发送方向接收方发送某种类型的请求。消息的发送者可以通过两种基本方式与接收者进行交互。第一种类型的消息称为“ 同步消息”，因为消息发生在大约相同的时间点。使用这种类型的消息，发件人将等到收件人答复后再发送其他消息。第二种类型的消息称为“ 异步”，因为发送者在继续执行之前不等待接收者的答复，包括向该接收者或其他接收者发送其他消息。

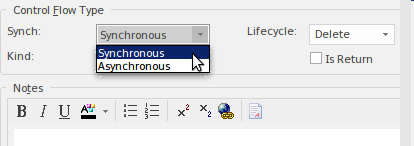

默认情况下， Enterprise Architect创建同步消息，但是可以通过在“属性”对话框中设置“同步类型”属性来更改消息类型。当消息类型设置为“同步”（默认）时，这会将线条样式设置为实心，并带有指向接收者实例的闭合箭头。该行可以用消息的名称和参数进行注释。

异步消息表示对操作的调用或发送给接收者的信号 。无论哪种情况，发送方都不会等待答复，也不会等待它的执行。在调用某个操作的情况下，该操作本身将被定义为异步的，并且该图表示的系统或机器将知道不等待消息返回（回复）。如前所述， Enterprise Architect允许通过'Synch'属性设置此消息类型。当消息类型设置为“异步”时，这会将线条样式设置为虚线，带有指向接收者实例的打开箭头。该行可以用消息的名称和参数进行注释。

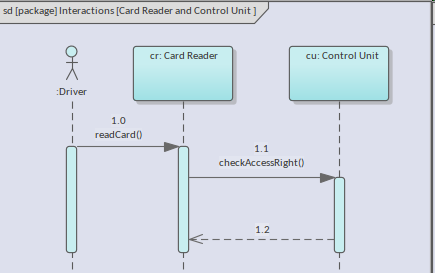

有第三种类型的消息可以选择与同步消息一起使用，这就是Reply Message 。此消息表示已在收件人上调用的操作，并返回该行为已执行且已完成的回执。在图中包含回复消息是一种样式决定。一些工程师和建模者更喜欢将它们放在图表之外，以减少视觉混乱。如果设置了返回类型和值，则将其作为回复消息的一部分返回。

块可以在其定义中同时指定“ 操作”和“ 接收” ；该范例描述了操作和接收与消息和信号之间的关系。

• 同步操作调用-同步消息
• 异步操作调用-异步消息
• 信号接收-异步消息
